ZY-5 錨桿拉力計、錨桿拉拔、鋼筋拉拔儀

杭州三思儀器

會員指數：

企業認證：

價格：電議

所在地：浙江杭州市

型號：ZY-5

更新時間：2023-09-01

瀏覽次數：2365

公司地址：杭州濱江區江陵路601號

13216192676 王麗麗(女士) 經理

點擊查看聯系電話在線詢價

產品簡介

杭州三思ZY-5錨桿拉力計（又稱錨桿拉拔儀或鋼筋拉拔儀），是用于測試螺桿與基礎件結合的牢固程度，它廣泛用于采煤、國防、交通運輸等各種坑道作業，是一種簡便科學測試工具。手動油泵，是將手動機械能轉換為液壓能的一種小型液壓泵站，在使用配套油缸及專用工具的情況下進行各種作業檢測等。

公司簡介

杭州三思儀器有限公司是集生產、銷售、設計、科研、服務于一體的公路、建材檢測儀器公司，于2010年 3 月在杭州正式成立，在中國建材儀器生產行業中，三思儀器液壓產品系列全，產品設計科學。

主要服務品牌：三思

主要服務產品：錨桿拉力計、地基系數檢測儀、水泥產品檢測儀、砼分析儀器、建筑試驗儀器、土工試驗儀器及其配套產品；

主要服務項目：全新土工儀器批發、銷售、維修、檢定、技術咨詢等。

杭州三思儀器為土木、建筑、地質、礦產、海洋、農林、國土、電力、水利及教育系統提供完善的檢測設備和技術支持。

公司宗旨：在對產品不斷創新，不斷完善中前進，敬業求精，一切求真，追求顧客的信賴和企業的長久利益。一向本著質量為天，客戶為地，人才為尊的經營宗旨。

經營理念：以追求完美，挑戰極限為企業精神，以奉獻精品文化，創造三思人生為經營理念，以致力于爭創國際一流品牌，爭做國際一流企業為至上追求。

杭州三思儀器有限公司緊跟杭州市行政中心的東移和“沿江開發、跨江發展”戰略，坐落于錢江時代的濱江高新技術開發區(錢塘江兩岸共同繁榮的戰略要地)，與錢江中央商務區CBD和杭州城市新中心---錢江新城隔江相望。公司沿江依橋，交通便捷，至杭州蕭山國際機場僅15公里路, 滬杭甬、杭金衢高速公路擦境而過。阿里巴巴、士蘭微電子、恒生電子、信雅達等高新科技公司位于公司周圍。

杭州三思儀器為客戶提供實際應用過程中的一些解決方案，在土工物理試驗、工程力學試驗、水泥類產品物性分析等方面都有著豐富的經驗和知識積累，我們可以為你解決售前，售中，售后的一切疑問。歡迎來電、來函、登陸網站（）咨詢、洽談。我們也隨時歡迎你的到訪！

展開

產品說明

ZY-5錨桿拉力計（研制單位：杭州三思儀器）

一、概述

現有產品：分數式錨桿接力計和指針式錨桿拉力計。自動退錨（復位）手動退錨兩種。

二、杭州三思ZY-5錨桿拉力計結構及特點

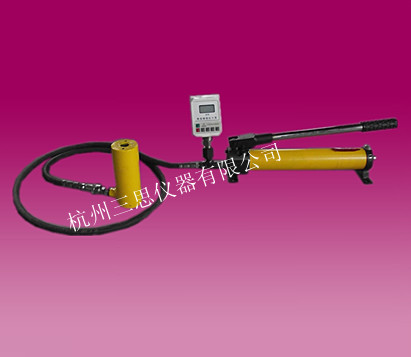

錨桿拉力計分手動油泵，配套空心油缸兩部分，并用高壓橡膠管連接而成。手動泵體，內有高低壓兩路及相應的閥，故在輕負荷時，大量的低壓油與少量的高壓油同時進入油缸，使活塞迅速上升，重負荷時，低壓油自動卸荷排回油管，以減輕壓桿所需作用力，降低勞動強度。由于手動油泵和空心油缸是分離的，所以油缸在使用時，不論直立橫臥式倒置均可。

三、油泵的性能與規格

壓力	高壓	MPa	63
	低壓		2
流量	高壓	M1/次	2.3
	低壓		12.5
zui大手搖力（約）		N	500
重量		Kg	4.5
外形尺寸（長寬高）		mm	630175170
貯油量		L	0.7

四、杭州三思ZY-5錨桿拉力計技術參數

空心油缸	1、額定拉力（T）	5
	2、公稱油壓（MPa）	60
	3、活塞zui大行程(mm)	自動50	手動60
	4、中心孔內徑(mm)	16
	5、重量(Kg)	自動4.5	手動4

五、裝箱單

1、液壓缸 1 個

2、手動泵木箱 1 臺

3、產品合格證 1 份

4、使用說明書 1份

5、連接電纜線 1 根

6、保修卡 1 份

7、數顯壓力表 1 只

產品在規定使用條件下，一年內保修

用于玻璃幕墻檢測的是ZY-100錨桿拉力計，技術參數如上面所示，配件（另購）主要包括：M6、M8、M10、M10、M12、M14、M16、M18的轉換接頭和100kN的拉桿

六、表壓力與拉力換算：

表壓力（MPA）	5	10	15	20	25	30	35	40	45	50	55	60
型號:ZY-10(KN)	8.3	16.6	24.9	33.2	41.5	49.8	58.1	66.4	74.7	83	91.3	99.6
約T(噸)	0.83	1.66	2.49	3.32	4.15	4.98	5.81	6.64	7.47	8.3	9.13	9.96

上表為理論數據

壓力表每/(MPa)約1.66KN約1.66T(噸)，精度為2級±2%

七、使用和維護

本產品使用的液壓運動粘度20-28厘池。如YB-N32液壓油或標46號液壓油，嚴禁用酒精、水、甘油、麻油、剎車液、普通發動油等為工作液。

使用前稱裝上壓桿，旋緊手輪，旋開排氣閥，然后撳動壓桿，使液壓油通過高壓膠管輪入空心油缸內。使油缸上升10MM左右，然后旋松手輪，使油缸復位，反復數次，使缸內空氣排完。

檢測：旋緊手輪撳動壓桿，使油缸活塞伸出約10MM，其目的是避免安裝錨具敲打夾片時損傷活塞桿，也給退錨帶來方便，安裝與錨桿相配套的錨具或螺母并固定。撳動壓桿時，力要均勻，使壓力增加到所測錨桿的zui大值，停止加壓，記錄數顯峰值表所顯示的數據，旋松手輪，使活塞桿復位及退錨，卸下錨具，檢測完畢（手動退錨用腳將活塞桿壓下，自動退錨可自動復位）。

在使油缸活塞復位前，必須先旋松手輪，然后用腳將活塞壓下，（手動退錨）自動退錨旋松后即可自動復位。

如發現貯油管內液壓油不足時，可旋松后座腳，注入液壓油三分之二左右，讓貯油管有足夠的排氣空間。拆裝高壓膠管壓力表時，應特別注意清潔以免發生油路堵塞。因活動接口經常拆裝，難免引起密封圈磨損滲油現象，只需更換備用密封圈即可排除滲油現象，已確保正常使用。

八、注意事項

拉力計嚴禁超負荷使用，數顯峰值表禁止超出zui大量程。

應保持系統清潔，連接拉油管前應將接頭處灰塵擦凈，油缸測試完畢應復位。

油缸工作時底部應擺平放穩，與所測錨桿成直線，不得超行程工作。

高壓膠管每年應作一次耐壓試驗，以防老化發生意外
