日本橫河混合信號示波器 DLM3000系列 之DLM3052 200MHz,2CH

日本橫河 DLM3052 混合信號示波器

在YOKOGAWA示波器傳統機型的基礎上，全新推出的DLM3000提供了更高品質、更為靈活和更加易用的新功能，以提高用戶的工作效率并滿足當今機電一體化設計的前瞻需求。DLM3000集成了新的觸摸屏操作、固態存儲和高速信號處理，通過提供干凈的信號、的處理和便捷的操作，使工作效率得到顯著的提高。

DLM3052  產品特點

• 品質

YOKOGAWA多年來始終致力于測量品質， DLM3000具有低殘余噪聲、多電壓量程和各種實時低通濾波器，能夠確保信號的真實度。

• 靈活

通道數靈活組合、存儲深度選件、“功率運算”選件、包括主流汽車總線在內的串行總線功能相結合，可根據各種需求對示波器進行配置。

• 易用

觸摸屏與示波器傳統按鍵操控面板的組合可以讓用戶實現無縫轉換，通信和存儲選件則可以讓用戶輕松訪問大型數據集。

• 方便操作的立式設計

DLM3000的觸摸屏顯示器位于儀器操作面板的上方。這種立式機身設計，既可以使顯示器與用戶視線齊平，又可以節省桌面或測試臺的空間。
操作面板布局直觀，通道和功能的操作狀態一目了然，可以迅速進行所需測量。

• 方便設置的8.4英寸顯示器

可以自動或手動分蹤顯示各通道的波形，同時保持優的分辨率和動態范圍。這樣無論使用多少通道，都可以輕松查看所有信號的細節。 DLM3000是一款易于查看和易于操作的“緊湊型專屬示波器”。

• 電容式觸摸屏，操作直觀

觸屏式用戶界面能為用戶提供直觀的操作。可以通過熟悉的點選、拖動，外擴/里捏操作來快速設置測量、光標、縮放框、波形顯示區域等項目。
傳統按鈕和按鍵的使用也很方便，因此用戶可以自由切換，盡享兩種控制方式的。

DLM3052 選型表

型號	帶寬	通道	采樣率
DLM3022	200MHz	2個模擬通道	2.5GS/s
DLM3032	350MHz
DLM3052	500MHz
DLM3024	200MHz	4個模擬通道/ 3個模擬通道 +8位邏輯通道
DLM3034	350MHz
DLM3054	500MHz

DLM3052 產品功能

測量和統計功能

包含29個波形參數測量。多支持30個同步自動測量。還可以連續、逐周期或使用歷史存儲功能來統計測量值。
此外，逐周期參數測量統計還可以評估已捕獲波形的波動。

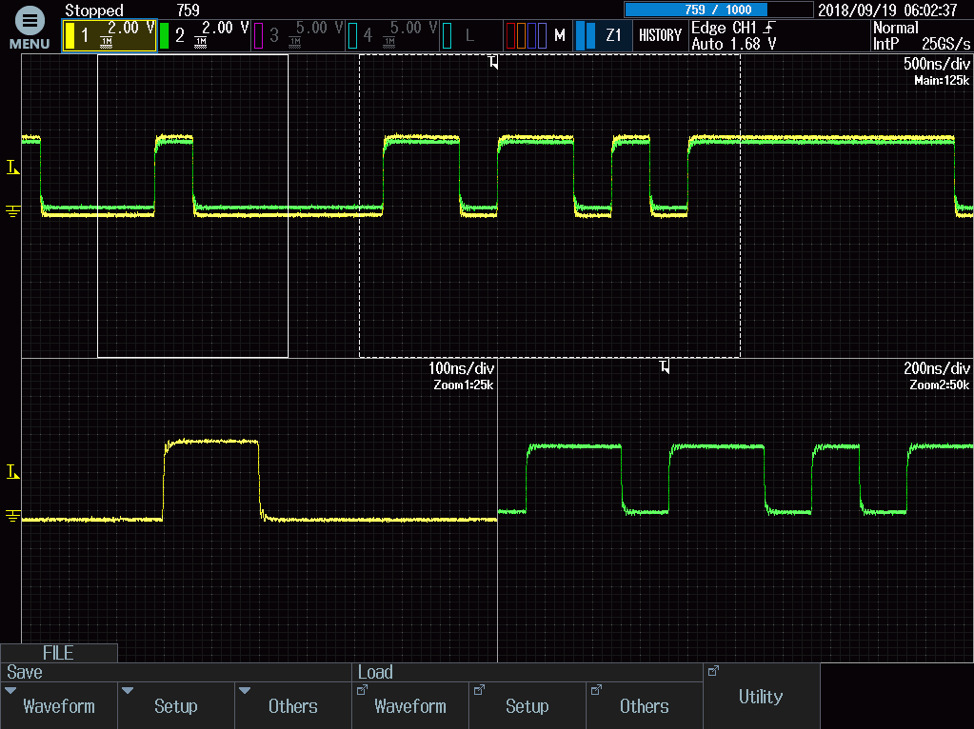

雙縮放

的縮放處理器即使在高500兆點時也能快速放大波形數據。雙縮放可以輕松查看兩個時間點的事件，選擇要顯示的特定輸入通道，甚至可以自動向前或向后滾動。縮放搜索可查找邊緣，圖型，脈沖寬度或超時條件，以便更輕松地定位感興趣的數據。

FFT分析

可以同時執行2個FFT分析。 除CH1 ~ CH4上的實際波形之外，還可以對運算波形執行F F T。可有效分析濾波、旋轉設備和其他現象。

觸發功能可捕捉組合的模擬/邏輯復合波形

DLM3000系列提供多種易于設置、組合了模擬和邏輯輸入的觸發，例如邊沿觸發、增強觸發和B觸發。通過使用數字觸發系統，可大程度的降低誤觸發的可能。

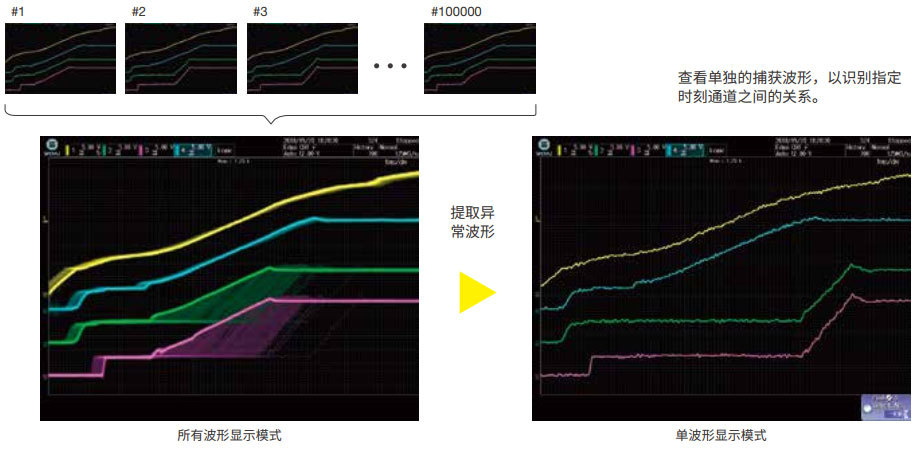

自動保存先前捕獲的波形

后期回放，不錯過任何異常波形

使用DLM3000系列，可將多達100000個先前捕獲的波形保存在采集內存中。使用“歷史”功能，可以在屏幕中顯示先前捕獲的一個或所有波形(歷史波形)。

還可以對歷史波形執行光標測量、運算和其他操作。通過使用“歷史”功能，可采集到由于波形不確定而難以設置觸發條件的偶發異常信號，并對其進行分析。

歷史搜索功能

可以使用多種搜索方法，搜索多達100,000個滿足要求的事件波形。

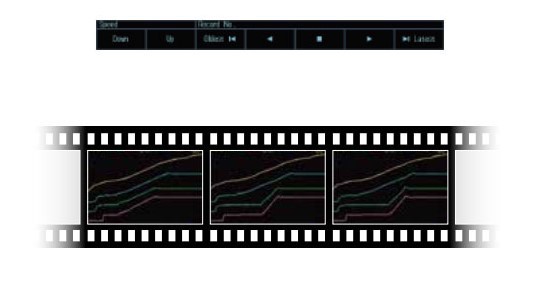

回放功能

可以自動播放、暫停、快進和快退波形歷史記錄。

開關損耗分析

使用長內存進行長測試周期的開關損耗計算[V(t) X i(t)]。支持多種開關損耗的計算和分析，包括開/關損耗、導通損耗以及長周期損耗(50Hz/60Hz)。

串行分析功能選件(/F01 ~ /F05)

UART (RS232)/I2C/SPI/CAN/CAN FD/LIN/FlexRay/SENT/CXPI

串行總線通信在汽車等各領域得到了廣泛應用。從制動系統到車輛導航系統，這些總線無處不在。要確保正常的車輛性能，電子控制單元(ECU)、傳感器和執行器之間的通信尤為重要。

除了驗證協議的數字邏輯之外，開發和驗證這些系統還需要對波形質量、噪聲以及傳感器/執行器信號的同步測量進行模擬物理層驗證。帶有串行總線解碼功能的DLM3000可同時顯示總線的解碼數據和物理層波形，非常適合用于驗證和排除故障。

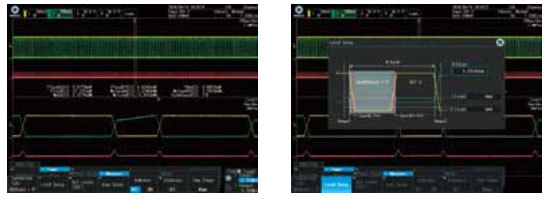

獨特的自動設置

串行總線分析通常需要許多設置，例如比特率、電壓閾值、邏輯性、采樣點和觸發條件。這些復雜的設置使捕獲數據難以進行，并且需要很長的設置過程。

YOKOGAWA特有的自動設置功能可自動分析輸入信號和復雜參數，如比特率和閾值電平，在幾秒鐘之內選擇出佳設置。此功能不僅可以節省時間，而且在比特率和其他參數未知時也具有強大的調試能力。

多可同時分析4個總線

多可同時快速分析4個速度不同的總線。各種搜索功能增強了可用性，即使在非常龐大的內存中也可以搜索出特定數據。雙縮放功能意味著可以觀測不同的總線并執行相互調試。

用PC提高工作效率

DLM3000的全新CPU平臺配備了千兆以太網和USB3.0*1作為標配通信接口，處理數據比以往更快。

例如， DLM3000在將數據保存到內部存儲中或傳輸給PC時速度可以達到10倍。*2即使使用大型數據集，也能快速獲取結果。

*1 僅USB功能。 USB Host功能使用USB2.0通信。
*2 當安裝/C8選件(SSD)用于內部存儲，并且使用USB3.0大容量存儲連接進行傳輸時。
與前一代機型相比(DLM2000)

接口豐富、控制輕松

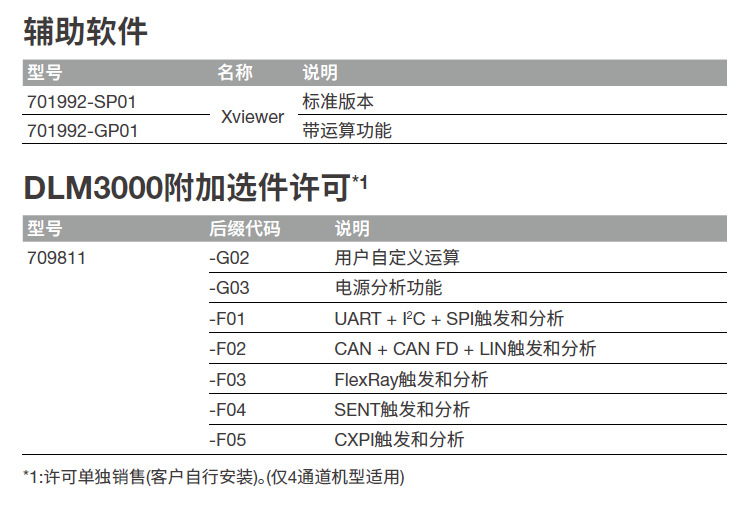

DLM3052  訂購信息與選件
