壓力變送器工作原理

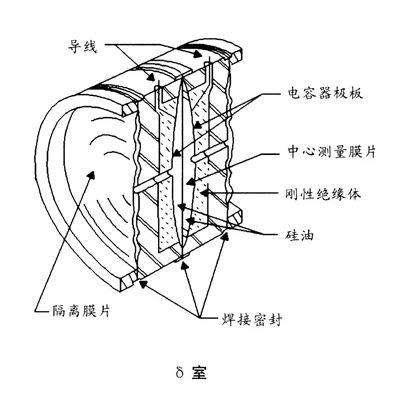

壓力變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。

當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。和的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。

A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，，傳感器微調等運算，以及診斷和數字通信。

本微處理器中有16字節程序的RAM，并有三個16位計數器，其中之一執行A /D轉換。

D/A轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。

數字通信線路為變送器提供一個與外部設備(如275型智能通信器或采用HART協議的控制系統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。通信的類型為移頻鍵控FSK技術并依據BeII202標準。

特點

●精度高；
●穩定性好；
●二線制（特殊可四線制）；
●固體元件，接插式印刷線路板；
●小型、重量輕、堅固抗振；
●量程、零點外部連續可調；
●正遷移可達500%；負遷移可達600%；
●阻尼可調；
●單向過載保護特性好；
●無機械可動部件，維修工作量少；
●全系列統一結構，零部件互換性強；
●接觸介質的膜片材料可選擇；
   (316L、TAN、HAS-C、MONEL等耐腐蝕材料)
●防爆結構,全天候使用；
●智能HART現場總線協議。
