商品詳細介紹 特殊型帶表內卡規 SPECIAL TYPE INSIDE DIAL CALIPER GAUGES

商品詳細介紹

特殊型帶表內卡規 SPECIAL TYPE INSIDE DIAL CALIPER GAUGES

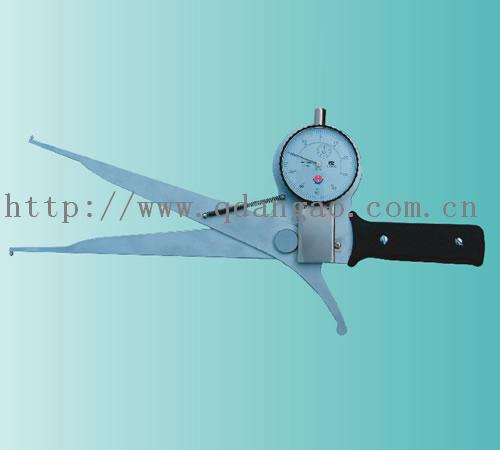

TNK-1

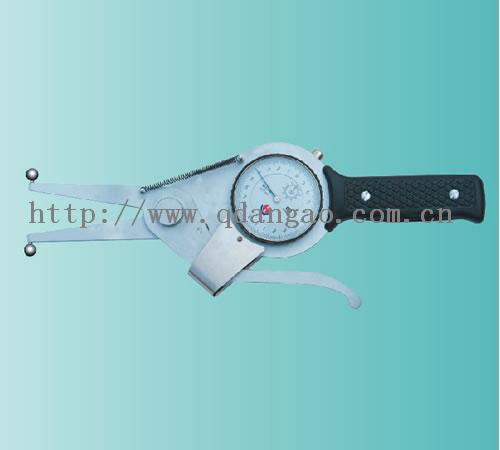

TNK-2

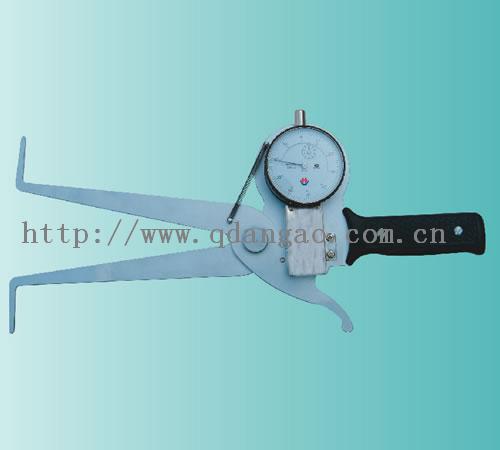

TNK-3

---

規格參數 Specifications Parameter

單位：mm

型號 Model	測量范圍 Range	分度值 Grad.	用途 Used	測頭尺寸 Size
TNK-1	根據用戶需求	0.01 0.02 0.05 0.10	主要用于汽車制造 業，測量方向機轉 向螺紋。	φ5.556 φ7.144 φ7.938 根據用戶提供的鋼 球尺寸

型號 Model	規格 Modal	分度值 Grad.	測量范圍 Range	測頭尺寸 Size
TNK-2	根據用戶需求	0.01	根據用戶零件圖紙的要求
		0.02
		0.05
		0.10

型號 Model	測量范圍 Range	分度值 Grad.	測量深度 Depth	測頭尺寸 Size
TNK-3	10-50	0.05	125	φ3×2
	10-60	0.05	125	φ3×2
根據用戶零件尺寸專業設計

型號 Model	測量范圍 Range	分度值 Grad.	測量深度 Depth	測頭尺寸 Size
TNK-4	10-80	0.10	125	φ3×2
	10-100	0.10	180	φ3×2
根據用戶零件尺寸專業設計

特別說明：特殊型帶內卡規不局限于上述幾種形式，可根據用戶的要求或者用戶提供的被測工件的尺寸圖紙，進行特殊設計并制作。
