產品簡介

MPM490型差壓變送器的敏感元件是一個固態壓阻敏感芯片，在芯片和兩個波紋膜片之間充有硅油。被測差壓作用到兩端波紋膜片上，通過

公司簡介

西安西弘自動化設備有限公司，位于全國最大的儀表生產基地之一的陜西省西安市，是一家從事熱電偶、壓力傳感器、壓力變送器、壓力儀器儀表、稱重傳感器、稱重變送器、稱重儀器儀表、壓力控制器、壓力開關、溫度傳感器、溫度變送器、溫度儀器儀表等產品的研發、生產、銷售的廠家。壓力、稱重、溫度等自動化測量控制系統的設計、安裝、調試服務。產品涵蓋電力（火電、水電、核電）、石油、化工、紡織、冶金、機械、國防、科研、醫藥、食品等行業。產品已由國內市場拓展至港臺及歐洲市場，壓力傳感器、壓力變送器產品性能已逐步同國際市場接軌，完全可替換國外同類型產品。

公司的主要產品有：熱電偶，壓力傳感器，壓力變送器、液位傳感器、液位變送器、壓力儀器儀表；稱重傳感器、稱重變送器、稱重儀表；溫度傳感器、溫度變送器、溫度儀器儀表；壓力控制器、壓力開關、液位開關；電子秤、工業衡器；汽車軸重傳感器、汽車軸重儀器儀表。配套產品有PLC可編程控制器、變頻器、及相關高低壓電器。

西安西弘設備自動化有限公司本著“銳意進取、追求卓越、用戶第一”的企業精神，依靠優秀的技術人才、先進的生產設備、不斷更新技術，及時有效地提供用戶所需的產品與服務，創用戶價值、社會價值，從而提升企業價值，同時促進社會文明的繁榮。

展開

產品說明

MPM490型差壓變送器的敏感元件是一個固態壓阻敏感芯片，在芯片和兩個波紋膜片之間充有硅油。被測差壓作用到兩端波紋膜片上，通過硅油把差壓傳遞到敏感芯片上，敏感芯片通過導線與信號處理電路相連接。該產品利用半導體硅材料的壓阻效應，實現差壓與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的信號與差壓有著良好的線性關系，所以可以實現對被測差壓的準確測量。適用于石油、化工、電力、水文等管道各種氣體、液體的差壓測量。•全不銹鋼結構設計，體積小巧重量輕，安裝方便；
•激光焊接，全密封結構，外殼防護等級IP65；MPM490差壓變送器MPM490
•傳感器為擴散硅壓阻式差壓傳感器，不銹鋼316L隔離膜片；
•經過了溫度補償和老化篩選，性能穩定可靠；MPM490差壓變送器MPM490
•產品可在外部調節零點和滿度；MPM490差壓變送器MPM490
•防爆型產品符合GB3836.4標準的ExiaⅡCT6要求，取得防爆合格證；
•船用型產品符合CCS《鋼質海船入級規范》(2006)的要求，已獲型式認可；
•產品已取得CE認證和RoHS認證。xadtdz.cn

量程編碼	0A	02	03	07	08	09	10	12	13
單位	kPa						MPa
測量范圍	0～35	0～70	0～100	0～200	0～350	0～700	0～1	0～2	0～3.5
正向允許過壓	70	150	200	400	700	1400	2.0	4.0	7.0
負向允許過壓	35	70	100	200	350	700	1.0	1.0	1.0
zui大靜壓	≤20MPa

		zui小	典型	zui大	單位
精度	0～100kPa		0.25	0.5	±%FS
	200～3500kPa		0.25	0.5
零點溫度誤差	0～100kPa		0.75	1.25	±%FS，參比25℃
	200～3500kPa		0.5	0.75
滿量程溫度誤差	0～100kPa		0.75	1.25
	200～3500kPa		0.5	0.75
長期穩定性	≤200kPa	0.5			±%FS/年
	≤3500kPa	0.2
靜壓影響		0.05			±%FS，每100kPa
補償溫度范圍		0～50			℃
工作溫度范圍		-10～80
貯存溫度范圍		-40～120

電氣特性

供電電源：兩線15～28VDC 三線15～28VDC
輸出信號：兩線4～20mADC 三線0/1～5VDC，0～10/20mADC
電氣連接：接插件或Φ7.2mm七芯電纜
響應時間(10%～90%)：≤1毫秒
緣電阻：100MΩ，50VDC

結構材料

殼體：不銹鋼1Cr18Ni9Ti
波紋膜片：不銹鋼316L
O型密封圈：氟橡膠
灌注液體：硅油
壓力連接： G1/4內螺紋

環境條件

振動影響：在3gRMS，(30～2000)Hz振動后變化≤1%
沖擊：在100g，10毫秒沖擊變化≤1%
壽命：1×10⁶壓力循環
介質：與結構材料相適應的液體或氣體

插腳	二線	三線
1	電源正(+V)	電源正(+V)
2	電源負(0V+/OUT)	公共端(GND)
3	空	輸出正(+OUT)

導線顏色	二線	三線
黑色	電源正(+V)	電源正(+V)
紅色	電源負(0V/+OUT)	輸出正(+OUT)
白色	空	公共端(GND)

接插件連接定義電纜線連接定義

MPM492型差壓變送器是一款兩線制(4～20mADC)微差壓變送器，選用國外公司的敏感芯片和高性能專用電路，融合西弘公司變送器的設計經驗，確保產品性能可靠、安裝使用方便。適用于鍋爐、釀酒、機車、電力等行業中兼容硅膠、不導電和無腐蝕性氣體的微小差壓的檢測。

•微差壓測量；
•體積小，安裝方便；
•適用不導電、無腐蝕性的液體或氣體。

性能指標
測量范圍： 0～1kPa 0～2.5kPa 0～7kPa
正負端過載壓力： 3kPa 7.5kPa 21kPa
限壓力： 5kPa 12.5kPa 35kPa
靜壓： 300kPa 300kPa 300kPa

精度： ≤±1%FS
長期穩定性： ≤±10Pa/年 ≤±25Pa/年 ≤±70Pa/年
零位溫度漂移： ≤±0.05kPa ≤±0.125kPa ≤±0.4kPa (0～70℃，參比25℃)
滿度溫度漂移： ≤±0.02kPa ≤±0.05kPa ≤±0.14kPa (0～70℃，參比25℃)

介質溫度： -10℃～85℃
貯存溫度： -40℃～125℃
補償溫度： 0℃～70℃
相對濕度： 0～80%

供電電源： 15～30VDC
輸出信號： 4～20mADC
壓力接口：不銹鋼1Cr18Ni9Ti
電子殼體：鋁合金

注：所有中間量程的模擬量輸出變送器(不過壓)可以通過標準量程擴展實現，但會相應損失精度和穩定性。

接線定義	接插件連接位置
電源正：+V	插腳1
電源負：0V/OUT	插腳2

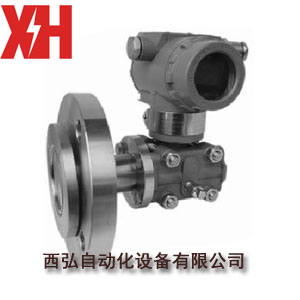

差壓變送器用于防止管道中的介質直接進入變送器里，感壓膜片與變送器之間靠注滿流體的毛細管連接起來。它用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成4～20mA DC信號輸出。　　差壓變送器適用于下述幾種測控情況：　　●高溫下粘稠介質　　●易結晶的介質　　●帶有固體顆粒或懸浮物的沉淀性介質　　●強腐蝕或劇毒性介質　　可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作。　　●連續測量界面和密度　　遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況。　　●衛生清潔要求很高的場合　　如食品、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以　　防止不同批量介質的交叉污染。　　產品特點　　●逐臺進行模擬“在線運行”考核，保證變送器在限環境溫度、介質溫度和工作壓力（包括正壓或真空）下，穩定而可靠地工作。　　●采用“動態型面”遠傳膜片結構，超載后膜片不會受損；長期工作后精度不會發生變化。　　●選用全熔焊和剛性密封結構的灌充系統，根除了漏油現象的發生。　　●設計新穎的毛細管結合部件，使毛細管得到可靠的保護，在現場使用不易折斷。　　●品種、形式和尺寸多樣的遠傳裝置，以及豐富的灌充液種類，可以滿足各種不同場合的測量需要。

　　●可提供各種特殊需要產品，包括高溫、高真空、快響應和不等長毛細管（差值≤4.5米）遠傳差壓變送器。
