產品詳細說明

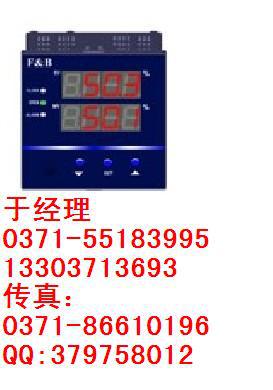

DFQA7000后備操作器在功能上相當于一臺DFQA5000智能后備操作和一臺XMB5000數字顯示變送儀表。

它接收從DCS系統或智能調節器來的0～10mA/4～20mA/0～5V/1～5V閥位給定輸入信號，輸出0～10mA/4～20mA/0～5V/1～5V閥位給定輸出信號，再由伺服放大器去驅動電動閥門執行器或由電氣轉換器和閥位定位器去驅動氣動薄膜閥，并于主屏(上屏)按0～顯示閥位給定輸出值。

       它同時接收從現場來的溫度/壓力/流量等工程量信號，于附屏(下屏)顯示該工作量值，并于變送輸出2將該工程量變送輸出，供后級儀表或記錄儀使用。

       適合于作為DCS系統回路調節控制輸出和智能調節器控制輸出的后備操作器使用。

★功能特點

※    DFQA7000處在自動狀態時，其閥位給定輸入和閥位給定輸出相當于直通，以實現DCS系統或調節器對閥門的自動控制。但閥位給定輸入和閥位給定輸出的信號制式可以不同。即：可同時起信號制式變換的作用。

※   手自動無擾切換

       DFQA7000自動轉手動時，以當時的閥位給定值作為初始值，開始手動增減控制，因此自動轉手動是無擾的。

       DFQA7000手動時輸出一個手動狀態信號給前級的DCS系統或調節器，DCS系統或調節器收到DFQA7000的手動狀態信號后即停止PID運算，并讓其控制輸出跟蹤閥位反饋信號。DFQA7000手動轉自動后，手動狀態信號撤消，DCS系統或前級調節器以當時的輸出控制值為初始值恢復PID控制，這樣DFQA5000手動轉自動操作也是無擾的。

      前級調節器的閥位反饋信號可直接從現場閥門執行器取得，也可從閥位反饋輸出信號中串接一個250W電阻取得。

※   遠程手自動控制

    DFQA7000提供了遠程手動，遠程閥門開，遠程閥門關一組控制信號。這組控制輸入信號只接受干觸點信號，其功能和面板上的A/M鍵D鍵和Ñ鍵的功能一樣。

※   遠程強制手動

    DFQA7000提供了遠程強制手動輸入信號，該信號只接受干觸點信號，通常和前級DCS系統或智能調節器的故障狀態信號對接，用于在前級DCS系統或智能調節器發生故障時，DFQA7000能自動轉到手動狀態，使閥位保持不變，以保證實際閥位不因前級調節器或DCS系統的故障而失控。

※   輸入輸出信號

● 閥位給定輸入：0～10mA/4～20mA/0～5V/1～5V通用

● 閥位給定輸出：0～10mA/4～20mA/0～5V/1～5V通用

● 工程測量輸入：各種熱電阻/熱電偶/0～10mA/4～20mA/0～5V/1～5V可選

● 工程量變送輸出：0～10mA/4～20mA/0～5V/1～5V通用

● 閥位給定輸出：0～10mA/4～20mA/0～5V/1～5V通用

● 4個DI輸入：只接受干觸點開關信號

● 手動狀態繼電器輸出

※   單片機智能化設計，全部參數按鍵可設定，雙數顯、雙光柱顯示（豎表）。

※   可帶RS485隔離通訊接口作為計算機系統或DCS系統的輸出通道使用。

★  DFQA7000系列帶工程量顯示和變送輸出的智能后備操作器選型表

備注：96×96×110 mm雙數顯方表無遠程控制功能

★示例說明：    DFQA76666FRS2320000 0～100.0%

DFQA7000系列帶工程量顯示和變送輸出的智能后備操作器，4～20mA閥位給定信號輸入，4～20mA閥位給定信號輸出，顯示量程0～100.0%，4～20mA工程量信號輸入，4～20mA工程量信號變送輸出，96×96mm方表，帶RS232隔離通訊接口，無特殊功能碼。
