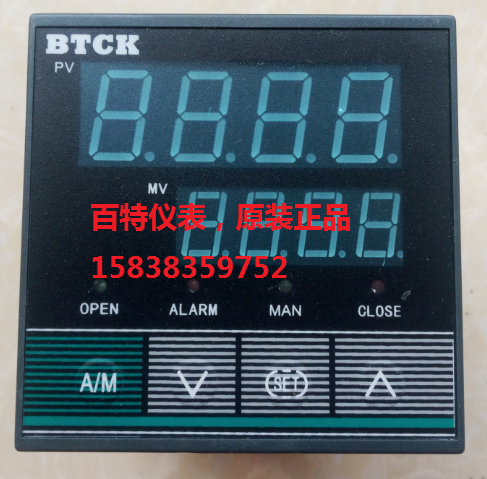

百特工控DFDA56066SF操作器百特儀表DFDA5000后備操作器

★ 適用范圍

DFDA5000是伺服放大器、手動操作器和后備功能一體化智能產品，接收0-10mA/4-20mA/0-5V/1-5V閥位給定信號，輸出正轉、反轉控制信號。適合于作為DCS系統回路調節控制輸出和智能調節器控制輸出的后備操作器使用。

★ 功能特點

※ DFDA5000處在自動工作態時，其功能類似伺服放大器。按閥位給定信號和閥位反饋信號的誤差進行調節控制，以確保實際閥位及時跟蹤閥位給定信號，實現自動控制。

※ DFDA5000處于手動狀態時，其功能類似一個操作器，可通過面板上的D鍵和?鍵直接操作正轉輸出信號和反轉輸出信號，即按住D鍵時，輸出正轉信號，按住?鍵時輸出反轉信號，松開按鍵后不輸出任何控制信號。

※ 實際閥位反饋輸出信號

實際閥位反饋輸出信號是DFDA5000輸出給前級的DCS系統或前級調節器的信號，其作用有二：一是使DCS系統隨時可監測實際閥位。二是實現DFDA5000手動轉自動無擾切換使用。

※ 手自動無擾切換

l DFDA5000自動轉手動時，以當時的實際閥位反饋值作為初始值，開始手動調節控制，因此自動轉手動是無擾的。

l DFDA5000手動轉自動操作

DFDA5000手動時輸出一個手動狀態信號給前級的DCS系統或調節器，DCS系統或調節器收到DFDA5000的手動狀態信號后即停止PID運算，并讓其控制輸出跟蹤閥位反饋信號，DFDA5000手動轉自動后手動狀態信號撤消，DCS系統或前級調節器以當時的輸出控制值為初始值恢復PID控制。這樣DFDA5000手動轉自動操作也是無擾的。

※ 遠程手自動控制

DFDA5000提供了遠程手動，遠程閥門開和遠程閥門關一組控制輸入信號，這組控制輸入信號只接受干觸點信號，其功能和面板上的A/M鍵D鍵和?鍵的功能一樣。

※ 遠程強制手動

DFDA5000提供了遠程強制手動輸入信號，該信號只接受干觸點信號，通常和前級DCS和智能調節器的故障狀態輸入信號對接，用于在前級DCS和智能調節器發生故障時，DFDA5000能自動轉到手動狀態，使閥位保持不變，以保證實際閥位不因前級調節器或DCS系統的故障而失控。

※ 輸入輸出信號

l 閥位給定：0-10mA/4-20mA/0-5V/1-5V輸入通用。

l 實際閥位反饋信號輸入：0-10mA/4-20mA/0-5V/1-5V通用。

l 閥位反饋輸出：0-10mA/4-20mA/0-5V/1-5V可設定。

l 正轉、反轉輸出信號：41A/600V雙向可控硅控制，容量大，壽命長可驅動各種規格的電動調節閥門。

l 4個DI輸入：只接受干觸點信號。

l 手動狀態繼電器輸出。

※ 單片機智能化設計，全部參數按鍵可設定，雙數顯、雙光柱顯示（豎表）。

※ 可帶RS485/ RS232隔離通訊接口。

★ DFDA5000系列帶伺服放大器的智能后備操作器選型表

備注：96×96×110 mm、72×72×110 mm雙數顯方表無遠程控制功能

★示例說明： DFDA56066SFRS2320000 0～100.0%

DFDA5000系列帶伺服放大器的智能后備操作器，4～20mA閥位給定信號輸入，正反轉驅動信號輸出，顯示量程0～100.0%，4～20mA閥位反饋信號輸入，4～20mA閥位反饋信號輸出，72×72mm方表，帶RS232隔離通訊接口，無特殊功能碼。
