TE-C49P41B 計數器

江蘇昆侖工控（淮電）電氣十廠

會員指數：

企業認證：

價格：電議

所在地：江蘇蘇州市

型號：TE-C49P41B

更新時間：2021-10-21

瀏覽次數：2101

公司地址：江蘇，河北，北京，上海，沈陽，吉林，黑龍江，廣東，廣西，山西，山東，四川，浙江，福建，內蒙，陜西，山西，安徽，湖北，湖南，江西，貴州，云南，新疆，青海，寧夏，重慶等

15262460178 周經理(先生) 總監

點擊查看聯系電話在線詢價

產品簡介

托克智能數顯長度計，計米器可帶上下限報警設置，變送輸出。掉電記憶存儲功能

公司簡介

〖企業簡介〗
江蘇昆侖工控（淮電）電氣有限公司成立于1997年，2003在蘇州成立了江蘇昆侖工控電氣十廠，本廠專業研發，生產，銷售各種電力工控，機電，石油煤礦，化工設備配套產品廠家。先后在蘇州，無錫，淮安，浙江，連云港,廣東，北京，上海等地均設有生產，銷售分支機構，主要產品有：數顯電流電壓，功率，功率因數表、溫控表，溫濕度表，計數器，轉速表，歐姆表，時間繼電器，光電，電磁隔離變送器、液位器，壓力變送器，差壓變送器，溫壓一體傳感器，分流器，互感器，接近開關，三色燈等配套產品。公司目前旗下有員工約500人，年產銷100萬臺，年銷售額收入近1000萬元。公司一貫堅持“質量第一，用戶至上，優質服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，優質的服務，產品暢銷全國近三十多個省、市、自治區以及遠銷歐美、東南亞等國家。竭誠與國內外商家雙贏合作，共同發展，共創輝煌！

展開

產品說明

特點

◎ 任意系數設定

◎ EEPROM數據保護

◎ 多種輸入模式和輸出模式選擇

◎ 所有功能從面板的按鍵進行操作

◎ 工作電流AC 110/220V 50/60Hz

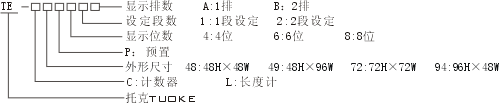

一、型號及含義

二、型號及技術參數

型號	可預置段數	顯示位數	計數范圍	輸入信號	zui大計數速率
TE-□48P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□48P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□49P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□49P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□72P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□72P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□94P41B	1段	4位	0∽9999	4-30V	1KHz
TE-□94P81B	1段	8位	0∽99999999	4-30V	1KHz
TE-□49P62A	2段	6位	0∽999999	4-30V	5KHz

三、技術參數

功耗	≤5VA （at AC 220V 50HZ）
輸入信號	觸點輸入/集電輸入/傳感器輸入,輸入電阻5KΩ,低電平0-2V,高電平30V
溢出	當測量值出現6位時顯示“------”
輸入方式	加法、減法、加減法（相位差輸入）
輸出方式	N、C、R
復位方式	手動復位、自動復位、外接信號復位
輔助電壓	DC 12V±10% 50mA max
電源電壓	AC 220V (50HZ/60HZ)
緣強度	100M/min以上，用500VDC兆歐表測（導電端子和裸露的非帶電金屬體間、非連接觸點間
耐壓	AC2000V,50HZ/60HZ 1min(導電端子和裸露的非帶電金屬體間、非接觸點間)
抗干擾	用噪音抗干擾模擬器的方波干擾：+2KV(電源端子間)、+500V(輸入端間)
工作環境	0-50℃ 45%-85%RH

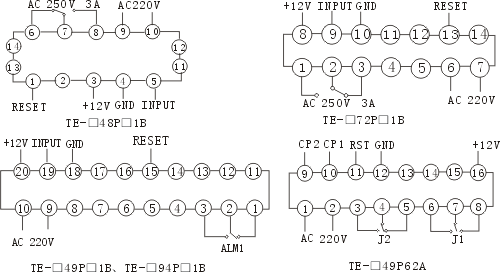

<四、連接圖

五、面板說明
1、位選鍵()：當進入編程狀態時,數碼管中有一位閃爍,通過此鍵可使閃爍位從高位向低位循環移動 2、增加鍵（Δ）：當進入編程狀態時，通過此鍵可使閃爍位的數字由0到9循環增加。 3、復位鍵(RST）：在正常工作時,按下復位鍵,計數器恢復初始狀態，抬起復位鍵,計數器開始計數。 4、功能鍵（SET）：在正常工作時，編程燈（SET）不亮，此時按一下功能鍵，編程燈亮，表示進入編程狀態。
六、操作指南
1、TE-□48P41B、TE-□49P41B、TE-□72P41B、TE-□94P41B使用說明：
1）、顯示器：正常工作時,上邊四位數碼管顯示當前計數值。下邊四位數碼管顯示設定值。 2）、計數值設定：利用增加鍵和位選鍵即可任意設定計數器的計數值、倍率值。一次按位選鍵（），上邊一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值；再按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值；依次類推，設定第三位、第四位數值，即設定了四位計數值；此時再按位選鍵（），下邊一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值；然后按位選鍵（），下邊第二位數碼管閃爍，按增加鍵（△），設定此數值；依次類推，設定下邊第三位、第四位數值，即設定了計數器的倍率值（顯示值等于計數脈沖數乘以倍率，倍率值范圍：0.001-9.999）；這時數碼管仍在閃爍，8秒種后，閃爍停止，以上所設定的計數值、倍率值便自動存入機內。注意：在整個設定過程中,應連續進行,每兩步驟之間不應超過8秒鐘。 3）、接線端子說明： ①、GND為公共端,PAU為計數選擇端,計數選擇端PAU與公共端GND相接,計數為倒計數,反之為正計數. ②、RST為計數復位端，RST端與GND端接通，計數器恢復初始狀態；RST端GND端斷開，計數器從初始值開始計數。 ③、INPUT為計數輸入端，開關量、電平脈沖兩種輸入信號兼容。開關量如常開觸點、光電對管。電平脈沖：低電平：-30V—+0.6V；高電平：+4V—+30V。（見圖1）

2、TE-□48P81B、TE-□49P81B、TE-□72P81B、TE-□94P81B使用說明：
1）、顯示器：正常工作時，八位數碼管顯示當前計數值。 2）、計數值設定：利用增加鍵和位選鍵即可任意設定計數器的計數值、倍率值。先按位選鍵（），上邊一位數碼管呈閃爍狀態，按增加鍵（△），設定此數值；再按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值；依次類推，設定上邊第三位、第四位數值，下邊一位、第二位、第三位、第四位數值，即設定了計數器的計數值，再按位選鍵（），只有上邊四位數碼管亮，且一位數碼管閃爍，按增加鍵（△），設定此數值，再按位選鍵（），上邊第二位數碼管閃爍，按增加鍵（△），設定此數值，依次類推，設定上邊第三位、第四位數值，即設定了計數器的倍率值（顯示值等于計數脈沖數乘以倍率，倍率值范圍：0.001-9.999）；這時數碼管仍在閃爍，8秒種后，閃爍停止，以上所設定的計數值、倍率值便自動存入機內。 3）、接線端子說明： ①、GND為公共端，PAU為計數選擇端,計數選擇端PAU與公共端GND相接,計數為倒計數,反之為正計數. ②、RST為計數復位端，RST端與GND端接通，計數器恢復初始狀態；RST端GND端斷開，計數器從初始值開始計數 ③、INPUT為計數輸入端，開關量、電平脈沖兩種輸入信號兼容。開關量如常開觸點、光電對管。電平脈沖：低電平：-30V—+0.6V；高電平：+4V—+30V。（見圖1）
3、TE-□49P62A（六位智能數顯計數器/長度計）使用說明
1)、功能鍵（SET）：按動此鍵將按如下順序選項

①在正常工作時，編程燈（SET）不亮，此時按一下功能鍵，編程燈亮，表示進入編程狀態。同時繼電器1指示燈（J1）亮，這時可通過位選和增加鍵，設置繼電器1的動作值（當顯示值大于或等于該值時繼電器1吸合，否則釋放）。 ②再按動功能鍵，J1燈滅，繼電器2指示燈（J2）亮，此時可設定繼電器2的動作值（當顯示值大于或等于該值時繼電器2吸合，否則釋放）。
