 MDM484A/ZL型 數字化差壓變送控制器

產品概述

該產品為全模擬電路設計的一體化多功能產品，能夠在現場測量流體壓力或差壓，也可將壓力或差壓信號進行現場顯示、標準化輸出，還能向用戶提供多達5個接點信號，在進行壓力控制時，為防止在臨界點繼電器抖動誤操作，電路中進行了特殊處理，提高了產品的可靠性。特別適用于電力﹑給排水﹑石油﹑化工等行業需要對流體壓力或差壓進行測量、顯示和控制的場合應用。

產品特點

•Φ150mm標準壓力表外形；
•3   位LED數字顯示壓力值；
•提供多5個接點信號，接點可任意設定和顯示，無抖動；
•寬范圍供電電源，多種標準模擬信號輸出；
•與介質接觸部分為不銹鋼，電子殼體為鋁合金材料；
•傳感器隔離膜片為不銹鋼316L，特殊應用還可向用戶提供齊平膜片式(僅壓力型)、鉭膜片(僅壓力型)。
•產品經過了嚴格的老化測試，性能穩定可靠。


性能參數

MPM484	壓力范圍：-0.1…0～0.01…100MPa 允許過載：1.5倍滿量程壓力或110MPa(取zui小值)
MDM484	差壓測量范圍	允許過壓
		正向	負向
	0～35kPa	70kPa	35kPa
	0～70kPa	150kPa	70kPa
	0～100kPa	200kPa	100kPa
	0～350kPa	700kPa	350kPa
	0～700kPa	1400kPa	700kPa
	0～1MPa	2MPa	1MPa
	0～2MPa	4MPa	1MPa
	0～3.5MPa	7MPa	1MPa
	靜壓	≤20MPa

輸出信號精度：        ±0.25%FS(典型值)     ±0.5%FS(zui大值)
數字顯示準確度：      ±1位數
限位控制精度：        ≤±1%FS
電源影響：            ≤±0.1%FS
長期穩定性：          ≤±0.5%FS/年

---

環境溫度：            -10℃～60℃         振動頻率： 0～300Hz
介質溫度：            -10℃～80℃         加 速 度： ≤3×9.81ms-2
貯存溫度：            -40℃～100℃        沖    擊： ≤10×9.81ms-2
相對濕度：            0～80%

---

輸出信號：            0/4～10/20mADC      0/1～5/10VDC
傳輸方式：            四線                 四線
電源電壓：            220VAC、220VDC或24VDC
zui大功耗：            ≤4W

---

繼電器負載能力 ：     240V/3A(AC)， 30V/(DC)
繼電器觸點壽命 ：     ＞100000次
顯示字符高度：        0.56英寸LED紅色


外型結構

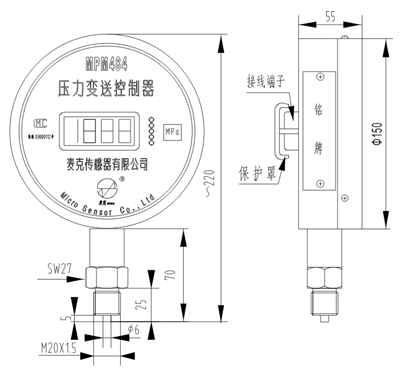

MPM484外形結構及尺寸

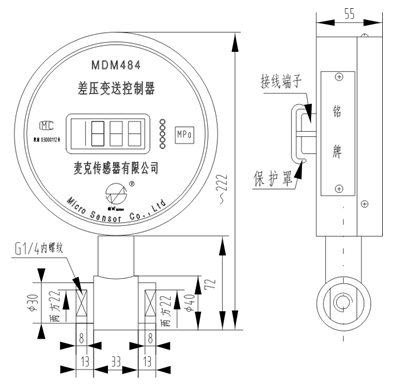

MDM484外形結構及尺寸

電氣連接

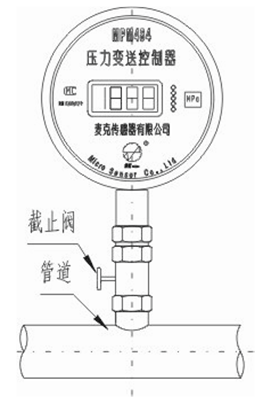

應用示例

選型指南

MPM484	型壓力變送控制器
MDM484	型差壓變送控制器
	代號	測量范圍kPa或MPa
	[0～X]kPa或MPa	-0.1…0～0.01…100MPa　　X為MPM484產品的實際所需量程
		0～35kPa…3.5MPa　　　　X為MDM484產品的實際所需量程
		代號	輸出信號
		E	4～20mADC
		F	1～5VDC
		J	0～5VDC
		Q	0～10mADC
		U	0～20mADC
		V	0～10VDC
			代號	結構材料
				隔離膜片	接口	殼體
			22	不銹鋼316L	不銹鋼	不銹鋼
			25	鉭	不銹鋼	不銹鋼
			35	鉭	哈氏合金C	不銹鋼
				代號	附加功能
				P	齊平膜片型，G1/2外螺紋壓力接口	MPM484
				C1	M20×1.5外螺紋壓力接口，端面密封
				C3	G1/2外螺紋壓力接口(適用于P型)
				C4	G1/4內螺紋壓力接口
				C5	M20×1.5外螺紋壓力接口，水線密封	MPM484
				G	表壓型
				S	密封表壓型
				A	壓型
				Jn	接點數，n=1～5
				V1	供電電源24VDC
				V2	供電電源220VAC
MPM484	[0～100]kPa	E	22	C1GJ3 V2	完整的型號規格
