一、 概述

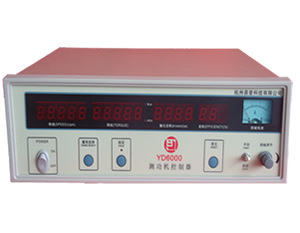

YD6000測功機控制器，可與磁粉測功機、磁滯測功機和電渦流測功機配套使用，連接測量電機的轉速、轉矩、輸出功率、效率，可與功率計連接，測試電機特性。

儀表所有參數均為數字顯示，直觀，測量，效率高，可與計算機連接，通過計算機可以將測試數據繪畫成報表和曲線，大大減少人工。

二、主要特點

1）適用電機的轉速、轉矩、輸出功率、效率測試。

2）采用五窗口LED數字顯示，同時顯示轉速、轉距、輸出功率、效率，以及后窗口指示勵磁電流（范圍0～2A采用指針顯示）。
3）可以通過前面板的勵磁調節旋鈕調節測功機的勵磁電流（即試驗電機負載）

4）可以手動調節測功機負載，也可以通過計算機調節負載。

5）配有串行RS232接口，可與計算機連接。

6）測試范圍廣：轉速為0～30000rpm，轉矩為10mN～200N.m

7）使用方便，測試速度快。

三、主要技術指標

1、測量精度：

2、其它技術指標

輸 入：zui大轉速，轉矩測量輸入信號均為額定量程的1.05倍；

采樣時間：40mS

刷新時間：0.4s

整機功耗：<20W

儀表重量：約 4 kg

工作電源：AC 220V±10% 50/60Hz

儀表外形zui大尺寸：358×123×363mm（w*h*d）

儀表裝架開口尺寸：348×104mm (w*h）

3．工作環境

環境溫度：0～40℃

相對濕度：20%～75%RH

大氣壓力: 86～106Kpa

無較重的電磁干擾

四、系統安裝

1.測功機安裝：

①若為強制風冷型測功機，測功機內部所帶的軸流冷卻風扇必須接至～220V±10％、50Hz的電源上，讓其正常運轉。

②若為強制氣冷型測功機，則必須要求有足夠氣量的冷卻氣源，氣源必須經除塵、除濕處理后注入測功機背后的氣冷接口，氣源壓力一般在0.4~0.8×106Pa（4~8Kgf / cm2）。

③若為水冷型測功機，則必須要求有相應的水循環冷卻系統，水箱里采用汽車防凍液，用小水泵將水箱里的防凍液打入測功機背后的進水口，然后再將出水口處用水管連接至水箱，形成冷卻循環。水管的連接處必須用生料帶包扎好，以免漏液損壞測功機。

④測功機必須安裝在防震工作臺上（如水泥工作臺或加重的鋼鐵工作臺）并調整水平。

⑤所有為本系統提供的～220V±10％、50Hz的電源，與用戶所要測試電機的供電電源隔離，不要使用同一條線路，以免產生不必要的干擾。

2.松開力矩傳感器運輸固定螺絲

測功機按照1.的步驟安裝好后，在使用前還應打開后面板，按照下圖所示的箭頭方向松掉撥叉邊的固定螺絲。此固定螺絲用來防止力矩傳感器在測功機運輸的過程中由于晃動而被左右的撥叉擠壓損壞。用戶日后若需要搬動，或返廠修理、保養時應按照下圖所示箭頭的相反方向鎖緊拔叉邊的固定螺絲，使撥叉兩邊與傳感器均不接觸，呈懸空狀態。
