上海甬港電子科技有限公司 以雄厚的科技力量和人才優勢為依托，致力于中央空調計費系統；風機盤管計費系統；熱量計；冷、熱量表；流量計；及其他流量儀表的研發、生產、銷售及技術服務。公司產品廣泛應用于樓宇自控系統及工業控制的供熱、供水、石油、化工、電力、機械、冶金、醫藥、食品、汽車、紡織和輕工等行業。并得到了廣大新老客戶的良好反饋！隨著公司業務的發展壯大，我們一方面繼續擴大國內市場，另一方面積極開拓國外市場，參與國際競爭！

系統介紹

空調計費管理系統本質也是一種SCADA系統，即數據的遠程采集監視和系統控制。總體上實現數據采集和計量，記錄和分析功能。從結構上分為三個部分：監控中心部分、通訊網絡部分、終端儀表部分。

監控中心部分由一系列計算機、服務器等硬件系統和操作系統、應用軟件等軟件系統組成，將所有監測終端的數據進行收集、顯示并送入后臺數據庫進行分析和加工。

通訊網絡部分是監控中心與終端儀表之間數據傳輸?shù)臉蛄骸Ｖ饕O(shè)備為數據管理器。

終端儀表部分包括一系列的帶有遠傳裝置的超聲波熱能表等。

整個計費管理系統在能源中心設置監控系統的主控站，設一臺上位機，作為系統監控計算機，同時在主控室內設置一套數據轉換器，用于將總線上的M-BUS信號轉換成RS-232信號聯入上位機。信號轉換器通過M-BUS總線連接現場的M-BUS主機。M-BUS分組管理現場的超聲波熱量表。整個網絡結構分三層：管理層、數據采集層、現場儀表設備層。

三、方案描述

1、計量方式介紹

       1、在每戶的空調進戶管上安裝超聲波熱量表，對每戶空調的能耗做單獨能量計量。

本方案需要的計量設備為超聲波熱量表。由于需要通訊和數據遠傳，每種計量儀表都需要具有遠傳功能。為了分組管理，建立有效的鏈路，需要在合適的地方布置M-BUS主機。M-BUS主機負責分組管理覆蓋范圍內的所有計量儀表，一個M-BUS主機一般管理32個末端儀表。M-BUS終都連接到一個信號轉換器上。信號轉換器具有RS232通訊接口，通過該接口，監測中心的上位機系統就可以對各個末端儀表的信息進行匯總與分析。

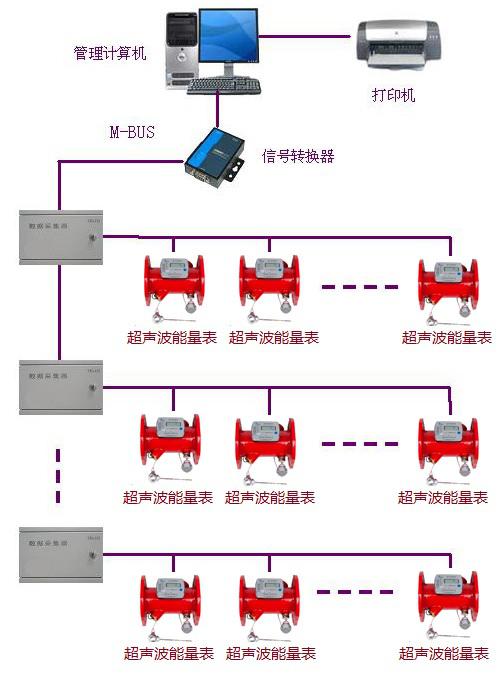

系統拓撲圖如下：



上述方案中，M-BUS主機之間，超聲波熱量表之間均以手拉手方式連接。切實解決了本項目的以下問題：

1、 分戶計量、按量收費問題；

2、 中央空調實時監測和節能自控問題；

3、 計量收費合法、合理和可靠性問題。
