一、CUHZZ側裝式磁翻板液位計l、功能與適用范圍2、工作原理3、主要技術參數4、結構與外型尺寸5、應用須知6、安裝使用與維護7、訂貨須知

 長征儀表（金湖）有限公司（www.changzheng-ldywj.com）坐落于我國美麗富饒的長江三角洲——江蘇金湖高新技術工業園區。是一家集科研、生產、成套工程為一體力的綜合型技術企業。 本廠經多年的產品結構調整，已形成集標準儀表、現場儀表、盤裝儀表、電線電纜、線纜橋架、儀表管件閥門為一體的多元化生產營銷格局。我廠依靠現代企業制度和不斷增強的資本和技術積累，吸收國內外同類產品的先進技術和管理經驗，擁有一批長期從事產品設計、生產的高級人才，并有先進的生產設備，規范的工藝流程及嚴格的檢測程序，從而組成了產品質量保證體系。
我們本著質量第一，服務第一，誠信第一的宗旨。愿與客戶攜手，與科技同行，以全新的營銷策略，走向更廣闊的市場。





目   錄

一、CUHZZ側裝式磁翻板液位計

l、功能與適用范圍

2、工作原理

3、主要技術參數

4、結構與外型尺寸

5、應用須知

6、安裝使用與維護

7、訂貨須知

二、CUHZZ頂裝式磁翻板液位計

l、功能與適用范圍

2、工作原理

3、特點

4、主要技術參數

5、結構與外型尺寸

6、應用須知

7、安裝使用與維護

8、訂貨須知

三、CUHZZ—UB系列液位計配套儀表

l、概述

2、主要技術參數

3、外形結構

4、調試

5、遠傳接線方式









3、外形結構

注：a、與CUHZZ—D/C一起選型訂貨

  b、接線盒型式與安裝型式任選但要注明

4、調試

   a、整體調試：因UB與CUHZZ—C／D型磁性浮球液位計出廠時經調校合格后用抱箍固定在一起，用戶安裝前可進行整體調試(移動磁性浮子組件，使顯示器顯示位置應與變送器輸出相對應)。

b、單獨調試：可將變送器從CUHZZ—C／D型液位計上拆下，用磁鋼處于變送器的零位標記處，此時輸出應為4mA。再把磁鋼置于滿度標記，此時輸出為20 mA，若零位滿度超差，即可調節零位電位器和量程電位器，反復調整直到達到符合技術條件為止，調好后要重新牢固在液位計主體管外側必須注意液位計的下連接法蘭中心線必須對準顯示器刻度標尺的零位和變送器輸出零位標記處。

5、遠傳變送器接線方式

溫馨提示：本公司物位儀表部，每年會不定期的對產品的性能及外觀進行優化，有可能同樣的型號產品的外形細節，包裝或附件有少許出入，具體請與我公司銷售人員聯系。

9

5、工作溫度

6、材質要求介質密度

7、法蘭標準及連接形式

CUHZZ系列液位計配套儀表

一、CUHZZ—17LX液位計遠傳變送器

l、概述

該變送器作為本廠磁翻板液位計的配套儀表，用抱箍帶將變送

器的傳感部分固定在磁性浮子液位計的主體管外側，使其處于液位計同一磁藕合系統中，利用傳感部分內的干簧管受磁性浮子組件中磁鋼磁場吸合作用，將液面的變化轉換為電阻信號輸出。該電阻信號經過電路模塊轉換為二線制的4—20mA輸出，該信號直接與本廠的智能型數顯儀表配套，實現對液位遠距檢測和控制。

2、主要技術參數

a、精度：(L≥1000 m m)±1.5％F.S：(L<1000mm)±2.5％F.S

b、測量范圍：300一6000mm

c、輸出信號：二線制4—20mAD．C

d、工作溫度：-10℃～+80℃

e、傳輸距離：1000 m(4—20mA導線橫截面≥0.8mm2)

f、出線接口螺紋：M20*1.5內螺紋

g、防護等級：IP65

h、防爆等級：dIIBT4—6 iaIICT4—6



8

CUHZZ側裝式磁翻板液位計

一、功能與適用范圍

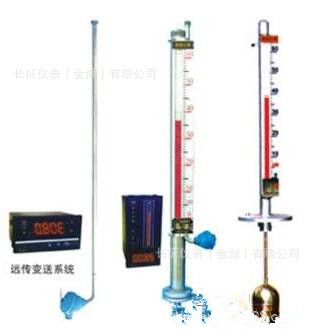

  CUHZZ側裝式磁性翻板液位計(以下簡稱液位計)。適用于工業生產過程中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介質的液位的檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位的目的。

  液位計是具有可靠的安全性的檢測儀表，由于具有磁性藕合的隔離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠和可靠安全。

  液位計具有就地顯示的直讀式特性，不需多組液位計組合，可以單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。

二、工作原理

液位計是利用其內部的磁性浮子隨液位變化產生的磁位移，使得液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降時，由紅色轉為白色，紅色始終表示液位的高低。

三、主要技術參數

1、測量范圍：0—6000mm

2、測量精度：±10mm



1

3、介質密度：≥0.5g/cm3

4、工作壓力：1.01.6 2.5MPa（其他特殊要求可訂制）

5、工作溫度：-40~350℃（訂貨時需注明溫度范圍）

6、介質粘度：≤0.4Pa.s(對粘度大或低溫易結晶介質要選用夾套型)

7、測量界位比重差：0.15g/cm3

8、本廠出廠連接法蘭尺寸：DN20 PN2.5(公管制)連接法蘭采用化工部1998年發布的H(120592—20635—97法蘭標準．若采用其他法蘭標準請用戶在訂貨時注明．法蘭連接孔分布形狀：正方形．

四、結構與外形尺寸

產品外觀以實物為準

2

五、頂裝式磁翻板液位計的盲區

因測量時在結構上存在一定的盲區值，讀數時要補償，對不同的介質密度，浮球長度是不一樣的，故盲區值也不一樣．

六、選用須知

 l、防腐型公稱壓力：≤1.0MPa

 2、液位計有一定盲區，故在讀數液位高度進應加上盲區補償值(本廠液位計出廠時，標尺刻度零位己遷移到實際值)

 3、液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢等。

 4、安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592—97)制造。

七、安裝使用和維護

1、液位計護導管和主體管必須保持垂直。

2、連桿不能彎曲，必須挺直插入。

3、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示為白色，零位以下顯示為紅色。

八、訂貨須知

 l、型號規格、配套儀表

 2、測量范圍

 3、被測介質名稱及密度。

 4、工作壓力



7

4、工作溫度：-20℃～+150℃（其他特殊要求可訂制）

5、測量范圍：500—5000mm

6、介質粘度：≤0.4Pa.S

7、本廠出廠連接法蘭尺寸：DN80 PNl.6連接法蘭采用化工部1998年發布的HG20592-20635-97法蘭標準．若采用其他法蘭標準請用戶在訂貨時注明，法蘭連接孔分布形狀：正方形

四、結構與外形尺寸

產品外觀以實物為準

6

五、應用須知

l、側裝式液位計與被測容器的上下分液管間各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。

2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。

3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。．與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪

設，屏蔽層只能一端接地。

4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。

5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。

6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。

六、安裝使用與維護

   1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。

2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計準

3

確工作。

 3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。

   4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

   5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過

程中不使浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。

6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。

七、訂貨須知

  用戶在選用液位計時請注明以下幾點：

 1、型號規格

 2、被測介質名稱和密度

 3、工作壓力、工作溫度

 4、測量范圍

 5、連接法蘭(標準)

 6、配套儀表

 7、特殊要求

4

CUHZZ頂裝式磁翻板液位計

一、功能與適用范圍

  CUHZZ頂裝式磁翻板液位計適用于各種地下槽、池等容器，以及不適宜側面開孔的容器的液位顯示，如配上配套儀表可用于遠傳檢測，以實現自動控制功能。

二、工作原理與特點

原理：根據浮力原理和磁性藕合原理而制成的，當被測容器內的液位下下變化時帶動浮球，并通過與之相連的連桿上端的磁鋼上下移動，經磁性藕合而使顯示器中的翻柱翻轉。當液位上升，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，紅白界位處就為容器內介質液位的實際高度，從而實現液位自動跟蹤顯示。

特點：

l、在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部和下部都可安裝本形式的液位計。

2、適用與粘度較大的液體介質。

3、顯示器的觀察方向可任改變。

4、結構簡單，安裝方便，維修簡易。

三、技術參數

1、測量精度：±l0mm

 2、工作壓力：≤2.5MPa（其他特殊要求可訂制）

 3、介質密度：≥0.5g/cm3
