減速機綜合性能試驗臺全數字式采集控制系統主要用于檢測減速器的背隙（或空程）、啟動力矩、效率和空載等功能。但是上述5個功能中，扭轉剛度需要另外一臺機器

濟南一諾世紀試驗儀器有限公司（又稱山東省試驗機研究所）是一家依托國家級科技產業園的高新技術企業，是國內專業從事材料試驗方法研究與材料試驗機制造的股份制高新技術企業，是國內最大的材料試驗機專業制造商之一，是山東省試驗機行業的高新技術企業之一，是濟南市政府重點扶持的一百家中小企業之一，2005年被評為“最具影響力的濟南市知名品牌”。濟南一諾是中國儀器儀表行業協會的會員單位，也是濟南市儀器儀表行業協會的副會長單位，2001年被中國儀器儀表行業協會授予“中國儀器儀表行業500強企業”，濟南儀器儀表行業協會試驗機專業委員會以濟南為主辦單位。

公司現在主要生產和經營的產品包括：液壓萬能試驗機,電子萬能試驗機,拉壓試驗機,疲勞試驗機,扭轉試驗機,高強螺栓檢測儀，螺栓拉紐試驗機，沖擊試驗機,鋼筋彎曲試驗機,硬度計,彈簧試驗機,摩擦磨損試驗機,人造板試驗機及配套設備,動平衡試驗機,金相檢測設備,鑄造試驗儀器,電線電纜檢測儀器,建工、建材、公路試驗儀器光學儀器、無損檢測儀器、橡膠塑料檢測儀器、環境試驗箱、建筑交通檢測儀器、標準測力儀、紡織檢測儀器及石 油產品檢測儀器等。 可為機械制造、臺金礦山、汽車船舶、石油化工、科研及大專院校、能源、交通、航空航天等行業提供各類試驗儀器及技術服務。

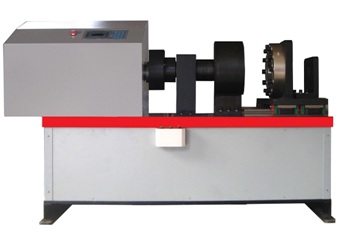

 減速機綜合性能試驗臺產品概述：

該試驗臺是由加載系統、轉動系統、空間調節機構、FTS測試試驗系統、液晶顯示器以及裝夾機構等組成，主要用于檢測減速器的背隙（或空程）、啟動力矩、效率和空載等功能。但是上述5個功能中，扭轉剛度需要另外一臺機器

該機采用臥式結構，單片機控制，全數字式數據采集控制系統，機架、夾具等組成，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

減速機綜合性能試驗臺工作原理：

工作原理框圖：電機 → 減速器→ 聯軸器→扭矩傳感器→聯軸器；

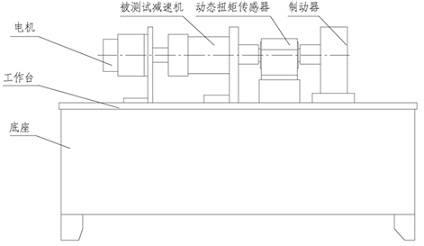

產品示意圖：

1.   電機帶動減速器旋轉，并在減速器輸出軸安裝角度傳感器，經過正反轉，檢測減速器的背隙；

2.   啟動電機帶動減速器旋轉，通過扭矩傳感器，檢測減速器的啟動力矩。

減速機綜合性能試驗臺產品描述：

1.   主機（減速器）：主體采用臥式結構，整體工作臺，以保證整機剛度；主機左端伺服電機為減速機旋轉驅動電機，通過快換連接夾頭可與不同規格減速機輸入端連接，主機中間部分放置被檢測減速機，減速機輸出端連接轉角測量傳感器、聯軸器、支架、扭矩傳感器、支架、聯軸器和制動器，此部分位于主機右端。

同樣的原理，來檢測電機和制動器。

2.   空間調節：減速器等被測工件安裝在小工作臺上，小工作臺安裝在直線導軌上；采用臺灣進口重型直線導軌，不但承受的靜力矩大，而且承受的額定動靜負荷也大，定位精度高，并且有防塵裝置和潤滑系統，易于移動。

3.   旋轉驅動和加載系統：采用交流伺服電機和交流伺服驅動器，輸出扭矩大，速度調節范圍寬，加載均勻、平穩，使用壽命長。

4.   測量顯示系統：采用知名品牌扭矩傳感器和轉角測量傳感器采集試驗扭矩和試驗轉角，高速數據采集放大器采集數據。

5.   安全保護系統：過載保護、過電流、過電壓、欠壓、超速、異常等多種保護。

減速機綜合性能試驗臺技術性能指標：

1.   加載zui大扭矩：100N.m

2.   扭矩測量范圍：2-100N.m

3.   扭矩示值相對誤差：優于±1%(正反兩個方向)

4.   旋轉驅動電機：3kW

5.   電機額定轉速：≥2000rpm

6.   扭轉角測量范圍：制

7.   扭轉角示值相對誤差：示值精度的±1%以內

8.   同軸度：Ф0.2mm以內

9.   電源電壓：AC220V  50Hz

10. 扭轉方向：正轉 反轉
