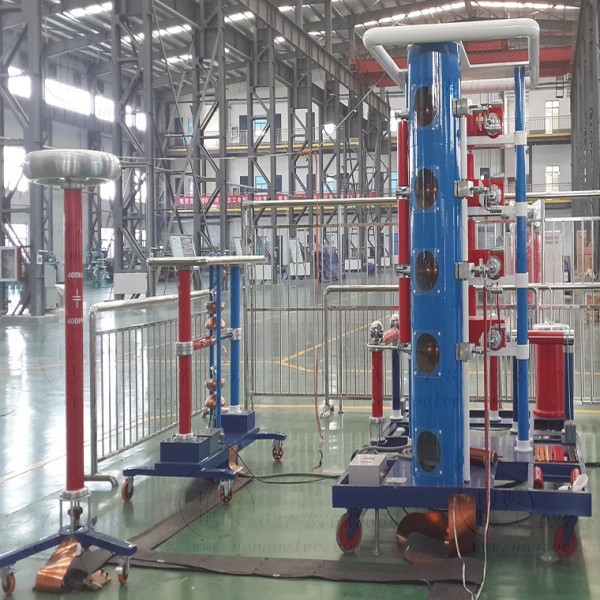

NACJ4800 沖擊電壓發生器

南澳電氣（武漢）有限公司

會員指數：

企業認證：

價格：電議

所在地：湖北武漢市

型號：NACJ4800

更新時間：2024-02-28

瀏覽次數：1953

公司地址：中國大陸及國外

15327206266 陳茜茜(女士) 專員

點擊查看聯系電話在線詢價

產品簡介

南澳電氣NACJ4800全自動雷電沖擊電壓發生器主要用于電力設備如：電力變壓器、互感器、組合電氣合成緣子、避雷器等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波、操作沖擊電壓波和陡波的沖擊電壓試驗，檢驗緣性能。

公司簡介

南澳電氣（武漢）有限公司（簡稱“南澳電氣”)，是國電網武漢高壓研究所改制后成立的高電壓輸變電檢測設備的高新骨干企業，主要從事電力儀器儀表、交直流分壓器、互感器類測試設備、高壓耐壓設備、峰值電壓表、超聲局放定位系統、工頻信號發生器、沖擊電壓電流發生器、變壓器類試驗設備、繼電保護測試儀、SF6及開關類檢測設備、局部放電超聲檢測系統、避雷器測試設備、環境人工氣候模擬實驗裝置、電能表校驗設備、蓄電池檢測儀等產品的研發。

公司總部位于中國光谷，設備廣泛應用于供電局、高校、電廠、鐵路、電信、石油、化工、冶金、氣象局等行業部門。公司自成立二十多年來，先后取得了《高新技術企業證書》、《ISO9001:2000 質量管理體系認證證書》、《重質量守信用企業》等一系列資質認可。

公司以優秀的技術為依托，研發出了大批質優價廉的產品，以國內外先進技術為起點，以國家相關行業標準為依據，結合電力系統的發展遠景為指南，組建了

技術實力雄厚的研發體系和高素質的售后團隊。同時，還與國家電網公司、武高所、武漢大學、華工等科研院校建立了密切的技術共享關系，為公司的技術進

步奠定了堅實的基礎。為全國電網系統、冶金石化系統及科研事業單位提供多類型的高科技電力檢測設備，深受用戶贊譽。公司市場覆蓋全國各個省和自治區

，產品出口至德國、保加利亞、澳大利亞、俄羅斯、印度、巴基斯坦、越南等多個國家。

公司重要歷程：

貳零零伍年，南澳電氣研發出新一代的全自動絕緣油試油機，該設備在行業處于領先地位。

貳零零伍年，南澳電氣與艾睿克電氣公司重組，南澳電氣設備廠正式成立。

貳零零陸年，南澳電氣通過國際“質量管理體系認證”。

貳零零捌年，南澳電氣成功自主出口一套高電壓充氣式試驗變壓器，通過上海港海運出口到德國。

貳零壹零年，南澳電氣獲得“全國誠信企業認證”。

貳零壹肆年，南澳電氣與艾睿克合作圓滿結束，壹年后成立了南澳電氣（武漢）有限公司。

展開

產品說明

NACJ 4800 Automatic Lightning Impulse Voltage Generator 南澳電氣NACJ4800全自動雷電沖擊電壓發生器

南澳電氣NACJ4800全自動雷電沖擊電壓發生器產品簡介

南澳電氣NACJ4800全自動雷電沖擊電壓發生器主要用于電力設備如：電力變壓器、互感器、組合電氣合成緣子、避雷器等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波、操作沖擊電壓波和陡波的沖擊電壓試驗，檢驗緣性能。

1200kV／2400kV和4800kV系列沖擊電壓發生器可產生標準雷電全波，操作波和雷電截波三種沖擊波形，1200kV系列沖擊電壓發生器可產生標準雷電波、操作波、雷電截波、振蕩雷電波，振蕩操作波、線路緣子陡波，合成緣子陡波和變壓器感應操作波共八種沖擊電壓波形，技術指標符合標準和IEC標準的規定，己通過部級鑒定，主要技術性能處于地位，達到同類產品的水平。

南澳電氣NACJ4800全自動雷電沖擊電壓發生器產品特性

1、成套裝置配置完整，電壓等級齊全；

2、回路電感小，并采取帶阻濾波措施，在大電容量負載下仍能產生標準沖擊電壓波形，負載能力大，創，并運用于科研和企業單位；

3、電壓利用系數高，雷電波和操作波分別不低于90％和80％；

4、沖擊本體結構緊湊，外形美觀，調波方便，操作簡單，同步性能好，動作可靠；

5、采用可控硅或LC恒流充電自動控制技術，自動化程度高，抗干擾能力強；

6、截波延時采用電子延時可調電路L—C延時方式；

7、計算機控制測量(光纖PLC控制)系統。

產品參數

標準電壓 Rated Voltag (kV)	沖擊電容量 Impulse Capacitance (μF)	級電容量 Stage Capacitance (μF)	沖擊能量 Impulse Energy (kJ)	級電壓 Stage Voltage (kV)	級數 Stage Number	長 Length (mm)	寬 width (mm)	頂罩 hood (mm)	高 height (mm)	重量 Weight (kg)
±3200	0.03125	0.5	160	±200	16	5300	3450	4200	12400	13760
	0.04687	0.75	240					4200	12400	14720
	0.0625	1	320					4200	12400	15680
±3600	0.0278	0.5	180		18			4200	13700	15480
	0.04167	0.75	270					4200	13700	16560
	0.0556	1	360					4200	13700	17640
±4000	0.025	0.5	200		20	5800	4040	4900	15000	17200
	0.0375	0.75	300					4900	15000	18400
	0.05	1	400					4900	15000	19600
±4200	0.0238	0.5	210		21			4900	15670	18060
	0.0375	0.75	315					4900	15670	19320
	0.0476	1	420					4900	15670	20580
±4800	0.0208	0.5	240		24			5200	17620	21840
	0.03125	0.75	360					5200	17620	22020
	0.0417	1	480					5200	17620	23500

Product introduction

NACJ 4800 Automatic Lightning Impulse Voltage Generator，is mainly used in electric power equipment such as power transformers, transformers, combined electrical composite insulators, surge arrester and other tested objects to carry out the impulse voltage test for full wave lightning impulse voltage, chopped wave lightning impulse voltage, operating shock wave and steep wave, testing insulation performance.

1200kV / 2400kV and 4800kV series impulse voltage generator can produce three kinds of impulse voltage waveform: standard lightning full-wave, operating wave and lighting chopped wave. 1200kV series impulse voltage generator can produce eight kinds of impulse voltage waveform: standard lighting wave, operating wave, lighting chopped wave, oscillating lighting wave, oscillating operating wave, steep wave of line insulator, steep wave of composite insulators and transformer inductive operation wave. The technical indicators is in line with national standards and IEC standards, has passed the ministerial appraisal, the main technical performance is in the domestic leading position, has reached the advanced level of international similar products.

The Characteristics of the products

(1) Complete configuration with wide voltage levels in the whole set of device.

(2) Small circuit inductance of the impulse voltage generator, a band-stop filtering measures is adopted so that a standard impulse wave is still generated even under a large capacity load and large load capacity, it is applied to scientific research and business units.

(3) Large voltage utilization factor, lightning wave and operating wave are not less than 90% and 80%;

(4) Compact structure, beautiful appearance, convenient modulated wave, simple operation, good synchronizing performance and reliable operation;

(5) Adopting SCR or LC constant-current charging automatic control technology, which is high automation and strong anti-interference ability.

(6) Chopped wave delay is adopt the delay mode of electronic delay adjustable circuit L-C.

(7) Computer controlled to measure (fiber) system.

The parameters of the products

Rated Voltag (kV)	Impulse Capacitance (μF)	Stage Capacitance (μF)	Impulse Energy (kJ)	Stage Voltage (kV)	Stage Number	Length (mm)	width (mm)	hood (mm)	height (mm)	Weight (kg)
±3200	0.03125	0.5	160	±200	16	5300	3450	4200	12400	13760
	0.04687	0.75	240					4200	12400	14720
	0.0625	1	320					4200	12400	15680
±3600	0.0278	0.5	180		18			4200	13700	15480
	0.04167	0.75	270					4200	13700	16560
	0.0556	1	360					4200	13700	17640
±4000	0.025	0.5	200		20	5800	4040	4900	15000	17200
	0.0375	0.75	300					4900	15000	18400
	0.05	1	400					4900	15000	19600
±4200	0.0238	0.5	210		21			4900	15670	18060
	0.0375	0.75	315					4900	15670	19320
	0.0476	1	420					4900	15670	20580
±4800	0.0208	0.5	240		24			5200	17620	21840
	0.03125	0.75	360					5200	17620	22020
	0.0417	1	480					5200	17620	23500
