承修承裝SF6氣體回收裝置SF6氣體作為一種緣氣體，具有、不可燃，以及良好的緣特性，其緣強度大大高于傳統的緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。SF6氣體回收裝置就是

揚州蘇電電氣有限公司起源于風景秀麗的歷史文化名城江蘇省揚州市，是我國電力行業研制高壓檢測儀器及電力測試設備的企業，常年為客戶承接國家能源局印發承裝承修承試機具設備資質的租賃、生產部分產品有電纜故障測試儀、安全工器具力學試驗機、變壓器繞組變形測試儀、工頻耐壓試驗裝置、絕緣靴手套耐壓試驗裝置、變頻串聯諧振試驗成套裝置、感應耐壓試驗裝置等系列產品企業。公司通過了ISO9001:2000質量體系認證證書等。

公司占注冊資金500萬元，公司目前擁有技術人才，公司深信人才增強實力，設備確保品質，技術保證質量，因而不惜重金投資專業技術人才的培養。公司下轄總師辦、研究中心、計量檢測中心、客服中心、技術部、生產部等部門。

公司自成立以來一直注重新產品開發和技術的引進與各大院校及科研單位建立了長期的合作關系，始終把科技與客戶的需求相結合，不斷開發出用戶需要、性能先進、質量可靠的產品，依托公司的銷售網絡提供給廣大客戶。

公司目前的蘇電（SD）系列電力試驗產品共有電纜測試類、變壓器檢測類、阻抗測試類、電壓電流檢測類、時間速度測試類、油氣水熱檢測類、繼電保護測試類、安全工器具檢測類、斷路器檢測類、絕緣電阻檢測類、運行線路檢測類、蓄電池發電機檢測類、氧化鋅避雷器檢測類等產品。這些產品成功應用于國家電網公司、中國南方電網公司、各省電力公司及所轄電力公司、電科院、各大發電公司以及鋼鐵、化工、鐵路、煤炭、港口、等大型廠礦企業，在多個省電力公司組織的集中規模招標采購中蘇電（SD）品牌系列產品多次成功中標，在開灤集團、天鋼、二十冶、上海地鐵、徐礦集團、秦皇島港務局等大型廠礦企業組織的設備采購招標中蘇電（SD）品牌系列產品也多次成功中標。

公司銷售網絡遍布全國，建立了華北、華東、華中、華南、東北、西北、西南等七大區。公司對配備的業務人員進行選拔、考核與培訓，合格上崗，他們?cè)趯?shí)際工作中吃苦耐勞、善于與用戶溝通，根據用戶需求合理向用戶推薦技術方案及產品，使蘇電（SD）品牌系列產品暢銷于全國各相關用戶單位。

公司的售后服務與技術保障一直是公司的工作重點，并為此成立了客戶服務中心，采用維信、qq、電子郵件等方式全天候、全方位為客戶進行技術咨詢、答疑、維修響應等售后服務工作。還在各辦事處配備了合格的技術人員，應急售后服務隨叫隨到，深得用戶的好評。

公司以“質量保證、用戶滿意、團結敬業、實現多贏”為企業宗旨，把蘇電（SD）品牌系列產品與電網建設相結合，不斷推陳出新，為廣大用戶提供優質的產品與服務。

一、 承修承裝SF6氣體回收裝置用途及型號說明 1.1、用途描述

      SF₆氣體作為一種緣氣體，具有、不可燃，以及良好的緣特性，其緣強度大大高于傳統的緣氣體，并具有良好的滅弧性，因此廣泛應用于SF₆電器。由于SF₆氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF₆電器設備應用時需要將SF₆氣體回收。  SF6氣體回收裝置就是為了制造和維修SF₆電器設備時，回收和充加SF₆氣體的一種專用設備。

1.1.1適用范圍

  SF6氣體回收裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。

1.1.2設計方案

  由組成。涉及的產品的主要優點為能直接將回收的SF6氣體以液態的形式貯存入容器，并能將GIS內的殘壓回收至53Kpa（壓），擁有較小的體積，便于移動的放置，擁有較快的抽真空速度，能對回收的SF6氣體進行干燥和過濾，還能回充SF6氣體至SF6電氣設備。

1.2、承修承裝SF6氣體回收裝置技術特點

1.2.1、內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。

1.2.2、一體化的設計和較小的體積便于移動和使用。

1.2.3、的過濾免維護系統，大保證了回收SF6氣體的質量。

1.2.4、內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。

1.2.5、所有電氣系統均采用優質品牌。

1.2.6、優質的腳輪將大的保護地面油漆，并減少推動時所需的人工。

1.2.7、整機為風冷無需外接水源。

1.2.8、內置溫度保護系統即使在-20攝氏度下也能正常工作。

1.2.9、內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。

1.2.10、所有球閥為密封元件具有自動補償性能。

1.2.11、具有內置電磁閥停電保護功能，杜真空泵停電或電機咬死返油。

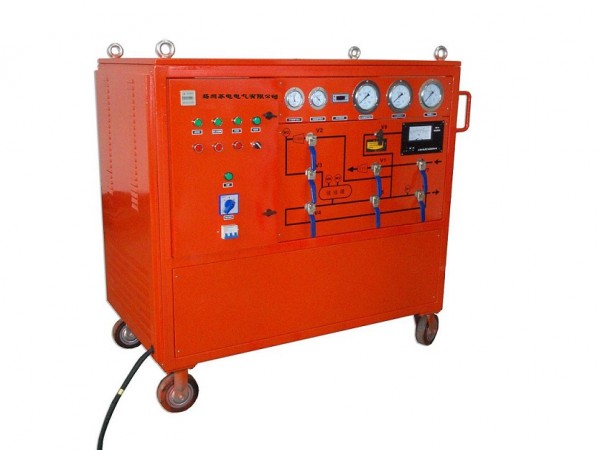

1.3、外觀

  整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。



二、承修承裝SF6氣體回收裝置技術描述

2.1、主要部件性能參數

序號	指標名稱及單位		SDWS-7Y-15-50
1	電源AC	V	380（三項五線、相序自動轉換）
2	額定zui高儲氣壓力（20℃）	MPa	≤4
3	限真空度	Pa	≤10
4	裝置真空度保持	Pa	在133 Pa壓力保持24h，真空度值上升＜400 Pa
5	壓縮機抽氣速率	m3/h	7m3/h
6	真空泵		2X-15
7	真空泵抽氣速率	m3/h	54
8	回收裝置適應入口初壓（20℃）	MPa	0~1.0
9	電氣設備回收終壓（20℃）	MPa	≤50 Kpa
10	回收后氣體油份控制	μg/g	國產油分＜10
11	裝置年漏氣率	%	＜1
12	裝置連續無故障運轉時間	h	≥1000
13	累積無故障運轉時間	h	≥5000
14	噪聲水平	dB(A)	整機≤75
15	理論儲液能力	KG	50
16	冷凍液化壓縮機		東貝
17	冷凍儲罐	L	50
18	回收后氣體水分(PPM/V)	PPM/V	60
19	回收后氣體油分(PPM/V)	PPM/V	10
20	干燥過濾方式		真空加熱活化再生
21	充氣初壓	pa	≤133
22	充氣終壓	mpa	0.8
23	充氣速率（m3/h）	m3/h	≥5
24	氣化方式		電加熱自動溫控
25	整車型式		手推移動式
26	冷卻方式		風冷





2.2、簡明參數表

型號	SDWS-7Y-15-50
真空泵抽速（m3/h）	54
限真空度（Pa）	10
真空泵	國產雙真空泵
SF6回收壓縮機（m3/h）	7
壓力（MPa）	2.5
過濾器顆粒（微米）	0.02
油份（PPM）
酸值（PPM）	0.1
可水解氟化物（PPM）	0.2
生物毒性	無
水份（PPM）	≤60
SF6純度	≥99.9%
SF6貯罐	50L
SF6貯罐材質	碳鋼
制冷系統	優質壓縮機

2.3、主要技術參數描述

2.3.1、回收

回收初壓力≤0.8MPa

回收終壓力≤50KPa

回收時間：對初壓力0.8MPa的1 m³ SF₆氣體容積，回收至終壓力50KPa，回收時間小于2.5小時。

2.3.2、充氣

對初壓力為133Pa的1 m³ SF₆氣體容積充至0.8MPa，充氣時間小于0.8小時。

2.3.3、抽真空

裝置限真空度小于等于10 Pa

對初壓力為0.1MPa的1 m³ SF₆氣體容積抽真空至133Pa所需時間小于1.0小時。

2.3.4、貯存

貯存容器容積0.05m³

名義液態貯存量50kg

zui高貯存壓力3.8 MPa

2.3.5、凈化

對含水量1000PPM（體積比）以下的SF₆氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）

2.3.6、年泄漏率≤1%名義儲存量

2.3.7、噪聲≤75dB(A)聲壓級

2.3.8、工作環境溫度  -10°- 40℃

2.3.9、功率≤5KW

2.3.10、電源：交流三相五線制  50HZ 380V±10%
