DZZ90-24 DZZ45-24開關型電動執行器系列電裝具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

揚州華通電動閥門制造有限公司是一家專業研發、生產、銷售、服務為一體的閥門電動裝置高新技術企業。我廠擁有先進的加工中心、數控車床、數控銑床、鉆床等生產設備，有三維測量機、多功能檢測試驗臺等檢測設備。我廠研發生產的DZW/DQW/2SA3/2SB35/DKJ/DKZ/SKJ等系列電裝具有功能全、性能可靠、控制精度高，控制系統先進、使用維護方便等特點。可對閥門實行遠控、集控、遙控和自動控制。本廠大多數產品都是引進歐美、，德國、日本技術生產制造。產品即可按中國標準生產，也可按 ISO 、 API 、 ANSI 、 BS 、 JTS 、 DIS 及 NF 等國際國外標準設計生產。廣泛應用于電力、鋼廠、石油、冶金、化工、樓宇和給排水等自動化行業工程。

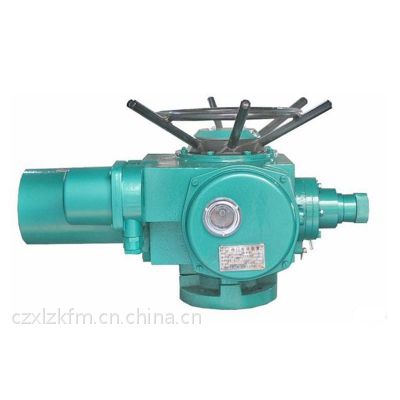

  DZZ60-24 DZZ90-24 DZZ45-24開關型電動執行器介紹
一、DZZ電動裝置也稱為多圈回轉式隔爆型電動裝置，多圈回轉式電動頭，多圈回轉式電動執行器，

是閥門實現開啟、關閉或調節控制的驅動設備。該電裝適用于風門、擋板門、風閥等。
本系列電裝具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。

可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。

隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，

GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
電動裝置按防護類型分：有戶外型和隔爆型；
按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型。

三、DZZ電動裝置工作環境和主要技術參數
3.1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
3.2 工作環境：
3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
3.2.2 相對濕度：≤95%（25℃時）。
3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。

隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，

適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
3.2.4防護等級：IP55 （特殊訂貨IP65、IP67）。
3.3 工作制：短時10分鐘 （特殊訂貨30分鐘）。

四、DZZ電動裝置安裝、拆卸及注意事項
4.1本電動裝置的安裝形式無原則要求，但電機處于水平狀態，

電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；
4.2安裝時應保證維修檢查人員拆卸各部件所需的空間；
4.3安裝與閥門連接的牙嵌軸向間隙不少于1~2mm；
4.4與閥門連接的螺栓不得低于8.8級；
4.5當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；
4.6當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；
4.7安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；
4.8視窗不得與硬物碰撞；
4.9本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間；
4.10閥門不經常使用時，應定期檢查保養并操作運行，建議每月至少一次，運行時間不超過10分鐘。
完備的多重保護功能：
A：輸入、輸出信號光電隔離，具有2.5KVrms高電壓保護功能：
B：雙向超行程保護功能：當執行機構輸出有效行程超過設定行程時，該功能起作用，LCD屏顯示 開過載或關過載報瞥，

同時有一對無源開關點與報警信號點閉合，提示現場操作人員;
C：自動鑒相、換相功能：適時檢測相序，當出現錯相導致電機運行方向錯誤時，模塊自動關閉閥頭進行換相；
D：缺相檢測：模塊帶有輸入電源缺相檢測與輸出電機缺相檢測，出現缺相時，模塊自動關閉閥頭， 故障報警信號點閉合；
E：電機過熱、瞬時反轉、斷電、過載等綜合故障報警；
F：斷信號保護功能：當信號意外中斷時執行機構停在當前工作位置不會造成全開、全關的現象，

保證整個系統的穩定性、安全性，故障報警信號點閉合；
G：控制狀態的密碼鎖定功能；
H：傳感器故障保護：位置傳感器本身故障或執行器運行后連續5S未采集到信號變化，或與開閥、

關閥信號相反等，模塊自動關閉閥頭，LCD屏上“全開” “全關”同時閃爍，故障報瞥信號點閉合。
