MPM480型壓阻式壓力變送器采用帶不銹鋼隔離膜的壓阻式OEM壓力傳感器作為信號測量元件，并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和溫度性能補償。信號處理電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號。整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠。該產品以其優良的可靠性、靈活性和多樣性，廣泛應用于石油、化工、冶金、電力、水文等工業過程現場的壓力測量和控制中。

•量程覆蓋范圍寬；
•全不銹鋼結構，壓力接口形式多樣，具有齊平膜型、衛生型、防腐型等多種形式，防護等級IP65；
•輸出信號形式多樣，現場可調校，可顯示；
•反性保護和瞬間過電流過電壓保護，符合EMI防護要求；
•本安防爆型產品符合GB3836.4標準要求，取得了防爆合格證，防爆標志為ExiaⅡCT6；
•隔爆型產品符合GB3836.2的要求規定，取得了隔爆證書，防爆標志為ExdⅡCT6；
•船用型產品符合CCS《鋼質海船入級規范》(2006)的要求，獲得了船用產品型式認可證書；
•產品已取得CE認證和RoHS認證；
•產品已獲，是ZL002 26957.0。
性能參數

測量范圍：    -0.1…0～0.01…100MPa
過    載：    1.5倍滿量程壓力或110MPa(取zui小值)
壓力類型：表壓或壓或密封表壓型
精  確  度：±0.25%FS(典型)；         ±0.5%FS(zui大)
長期穩定性：±0.1%FS/年(典型)；       ±0.2%FS/年(zui大) 零點溫度漂移：±0.03%FS/℃(≤100kPa)；  ±0.02%FS/℃(＞100kPa)
滿度溫度漂移：±0.03%FS/℃(≤100kPa)；  ±0.02%FS/℃(＞100kPa)
工作溫度： -30℃～80℃；              防爆型：-10℃～60℃ 貯存溫度：-40℃～120℃
供電電源：15～28VDC(本安型經安全柵供電)     15～28VDC              15～28VDC
輸出信號：4～20mADC                           0～10/20mADC           0/1～5/10VDC
傳輸方式：二線                      三線                    三線
負載電阻：≤(U-15)/0.02Ω         ≤(U-15)/0.02Ω       ＞5k
外殼防護：電纜線和接插件連接均為IP65
電氣連接：接插件或電纜1.5米 殼    體：不銹鋼1Cr18Ni9Ti
膜    片：不銹鋼316L
O 型 圈：氟橡膠
橡膠套管：丁腈橡膠

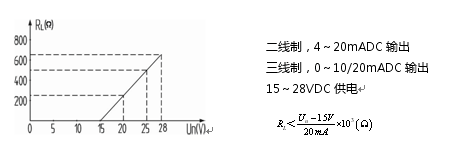

負載特性

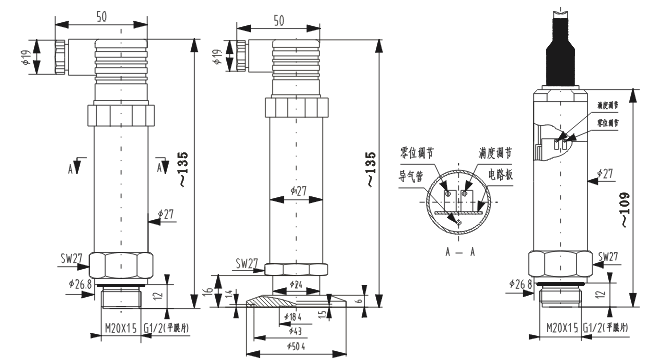

非隔爆型產品的外形圖

　                 B1接插件連接式外形圖                                                      B2電纜連接式外形圖

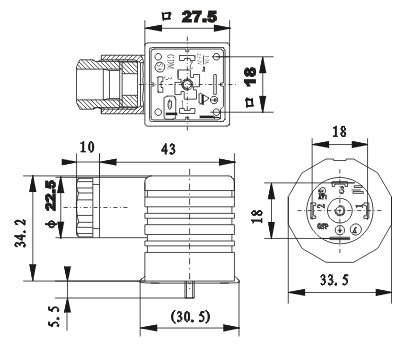

接插件外形及排列

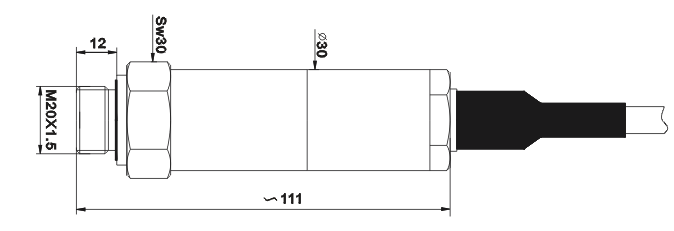

隔爆型產品的外形圖

選型提示
1、選型時請注意被測介質要與接觸介質的產品部分相兼。
2、需要零位壓力為負壓的變送器時，請在訂貨時注明量程范圍。
3、訂貨時請注意防爆型產品、船用產品不包含數顯表頭。
4、訂購帶LCD或LED表頭的變送器時，變送器的供電電源應不低于20VDC。
5、為確保產品可靠工作，建議用戶在現場加裝防雷擊保護裝置，并確保產品及電源可靠接地。
6、特殊要求，敬請與本公司商洽，并在訂單中注明。
7、選M3時，變送器環境溫度范圍為-20～60℃；選M4時，變送器環境溫度范圍為-30～70℃。
