微機控制電液伺服鋼絞線拉伸試驗機主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。

奧納思克（上海）儀器設備有限公司總部設在上海市崇明區是一家專注研發制造力學性能試驗設備及測試技術的高精端科技型公司，公司匯集了以多名試驗機專家和高級工程師為主的研發隊伍，是高  端化、智能化、自動化試驗機產品研制基地 公司主要提供電液伺服動靜疲勞試驗、電液伺服液萬 能試驗機、微機控制電子萬 能試驗機、電液伺服壓力試驗機、鋼絞線松弛試驗機、靜載錨固試驗機、鋼結構高強螺栓檢測設備、全自動擺錘沖擊試驗機、巖石直剪儀等產品。

微機控制電液伺服鋼絞線拉伸試驗機簡介

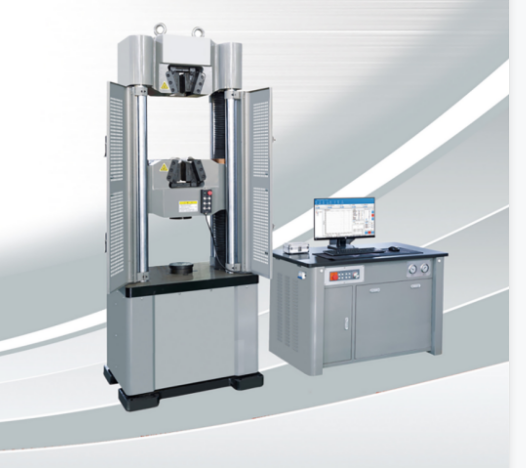

WAW-1000G型微機控制電液伺服鋼絞線萬能試驗機主機采用油缸下置式主機，采用微機控制和顯示功能！主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2010《室溫材料 金屬伸

試驗方法》的要求。

微機控制電液伺服鋼絞線拉伸試驗機二 方案描述

1 主機

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機上方下橫梁和工作臺之間。

2 傳動系統

下橫梁升降電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整

3 控制系統

1） 全數字控制系統，代表了控制系統發展的*高水平，實現了試驗力、試樣變形、活塞位移和試驗進程的閉環控制,具有等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能以及試驗力，峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能，全鼠標輸入操作和控制模式智能設置專家系統，實現了控制模式的任意設置和各種控制方式之間的平滑切換，使系統具有最大的靈活性。

微機控制電液伺服鋼絞線萬能試驗機主要性能技術指標

1) 較大試驗力： 1000 kN；

2) 試驗力測量范圍： 20-1000 kN；（不分檔）

3) 試驗力示值精度： ±1%；

4) 活塞行程： 250 mm；

5) 活塞較大移動速度： 50 mm/min；

6) 位移測量分辨力： 0.01 mm；

7) 位移測量示值精度： ±0.5%；

8) 變形測量： 標準配置標距500mm，變形量15mm引伸計一只（符合GB/T12160 的要求，1級精確度），按1，2，5，10分四檔衰減，自每檔滿量程 的20%起為示值的±1%FS；

9) 鋼絞線變形測量： 標準配置標距500mm，變形量：25mm

10) *大拉伸試驗空間： 1000 mm (包括活塞行程)

11) *大壓縮空間： 850 mm(選配：可根據用戶要求加高)

12) 壓盤尺寸：     205×205 mm

13) 夾緊方式： 液壓夾緊

14) 傳感器： 負荷傳感器

微機控制電液伺服鋼絞線萬能試驗機四、系統配置清單

15) 試驗機主機 油缸下置式主機 1套

16) 油源控制柜 采用低噪音高壓齒輪泵 1套

17) 高精度齒輪泵 意大利馬祖奇           1臺

18) 電液伺服電機 杭州九固     1套

19) 高精度負荷傳感器 浙江鎮海 1套

20) 多級精密濾油系統，間隙密封專用油缸。

21) 雙通道程控放大器       專有技術生產              1套

22) 鋼絞線引伸計 北鋼院 1只

23) 微機測量系統及拉、壓、彎試驗軟件                 1套

24) PC機 主流配置聯想品牌機         1臺

25) 打印機        HP A4噴墨打印機 1臺

26) 鋼絞線試樣夾具 φ11.11～φ15.2     1套

27) 壓縮附具           1副

28) 安全防護罩                              1套
