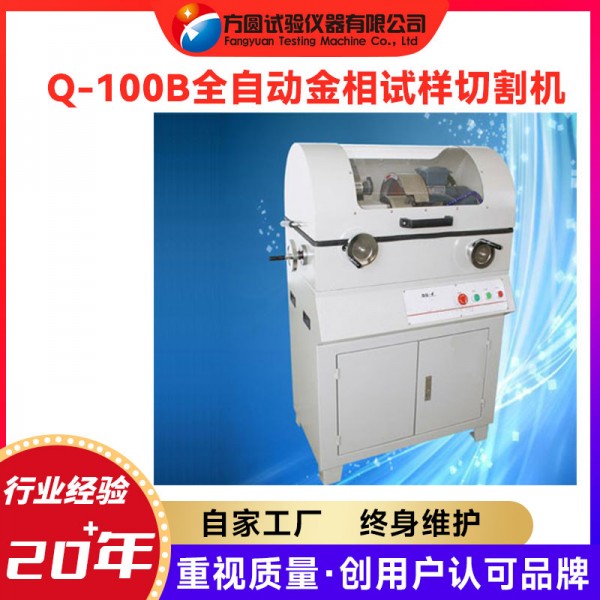

Q-100B全自動金相試樣切割機Q-100B型切割機是由機身、電控箱、切割室、電機、冷卻系統、切割砂輪片等部件組成。本切割機不但可以切割直徑為100mm以內的圓形工件，還可以切割高100mm、深200mm以內的長方形試樣。方圓 全自動金相試樣切割機

濟南方圓試驗儀器有限公司，是一家專業研發、生產、經營各類試驗機、材料試驗機、電子試驗機、金相檢測設備、硬度計、各類試驗測試設備及試驗機配件的高科技企業。濟南試驗機研究所中心擁有一批專業的試驗機設計研發人員，是產品創新和產品質量的保證。是濟南試金集團長期戰略合作伙伴，并與國內多家知名高校、科研院所密切的合作，使產品的研發、設計始終處于國內地位。 生產經營濟南試驗機系列電子試驗機、電子拉力試驗機、液壓試驗機、沖擊試驗機、扭轉試驗機、壓力試驗機、材料試驗機、拉伸試驗機、彎曲試驗機、試驗機配件等。硬度計系列、金相設備系列有金相顯微鏡、金相試樣切割機、金相試樣拋光機等；無損檢測儀器等，承接各種試驗機的升級改造、維修服務。

Q-100B型切割機是由機身、電控箱、切割室、電機、冷卻系統、切割砂輪片等部件組成。本切割機不但可以切割直徑為100mm以內的圓形工件，還可以切割高100mm、深200mm以內的長方形試樣。

 方圓 全自動金相試樣切割機

   工作原理：



  該機通過冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。本機還可以因切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量。該機分手動切割和自動切割。大容積的切割室，更便于切割者使用，是大專院校、工廠企業金相試驗必備的制樣設備之一。

  方圓 全自動金相試樣切割機

   技術指標：



  ◇ 電 源： 三相四線（380v 、50Hz）

   ◇ 主 軸 轉 速： 2100轉/分鐘

   ◇ 砂輪片規格： 350mm×2.5mm×32mm

  ◇ 最大切割能力： φ100mm

  注：此處提到的Q-100B全自動金相試樣切割機切割能力系指新切割輪的設計切割能力，實際切割能力取決于試樣材質、砂輪片以及夾緊技術。

   ◇ 最大切割容積： 100mm×200mm

  ◇ 電 動 機： YS90L2-2 3KW

  ◇ 切割臺尺寸： 310×280mm

  ◇ 外 形 尺 寸： 930×990×1230mm

  - 方圓 全自動金相試樣切割機-----------------------------------------------------------------------------------------------------------------

  延伸閱讀：

   Q-100B全自動金相試樣切割機操作說明及注意事項

   1、掀開外防護罩，裝上砂輪片。在裝卸砂輪片時，只需將內防護罩座上的支承銷向下按， 然后用手轉動軸套，轉至軸套上的銷孔與之承銷相配合，即可用呆板手擰松或擰緊軸套端的M16左轉螺母，來實現裝卸砂輪片的要求，但每次裝卸砂輪片結束，放開支承銷后應再次轉動軸套檢查下支承銷與銷孔是否完全脫開，以免在Q-100B全自動金相試樣切割機開機時造成事故。

   2、對新裝上砂輪片在蓋上外防護罩后，必須先空轉幾分鐘，以保證使用中的安全。

   3、裝夾試樣，在操作時，先將夾緊座后調至適當位置后，擰緊螺母，再松開夾緊手柄，拉開壓桿，裝上試樣后再將壓桿前推至壓塊與樣件接觸，在適當地扳緊壓緊手柄，即裝夾完畢，并在裝夾時可先用彈簧壓桿將樣件壓住后再進行裝夾工作，但必須注意樣件的幾何形狀，一定要選擇正確位置來夾緊，并對某種特殊幾何形狀的樣件，必須借助必要的輔助工具來夾緊，并且不可隨意裝夾，以免在切割中造成事故。

   4、在完成上述準備工作后，即可進行全自動金相試樣切割機試樣的切割工作，切割前先打開冷卻閥，蓋好外防護罩，而后啟動電動機與冷卻水泵，再行控制操作手柄，使砂輪片緩慢地接觸樣件進行切割，并在切割中用力不可過猛，以免電動機因過載而造成損壞或使砂輪片開裂造成事故，影響Q-100B全自動金相試樣切割機的正常使用。
