夾持式渦街流量計有管道式、插入式流量傳感器形式，無可動部件，穩定可靠，安裝方式靈活方便，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝

裕原流體控制（上海）有限公司是一家專業代理銷售進口品牌的閥門、流量計、聯軸器等產品,多年來,公司一直以“質量與生命同步”為信念,以創新、服務為目標,以專業、誠信與合理的價位、品質的保證贏得了廣大用戶的好評。 優勢品牌有（KITZ北澤/日本、VENN閥天/日本、RETZ瑞茨/美國、HITACHI日立葫蘆牌/日本、JK朝光/韓國、Miyawaki宮脅/日本、TLV/日本、Yoshitake耀希達凱/日本、FTB雙葉/臺灣等品牌，其產品在各領域中截?cái)唷踩⑹杷⒅够亍p壓、及電動和氣動系列自動化系統控制、壓力儀表控制、流量測量、水務系統控制、樓宇暖通自控、熱力暖通系統、采暖供熱設備、商建市政工程、蒸汽系統控制、導熱油系統、燃?xì)夤艿揽刂啤庇霉艿揽刂啤⒒す艿揽刂啤⒃旒埞I(yè)控制、機械設備傳動。 我們一直致力于流體控制領域的持續創新，始于2005…… 致力于作為流體控制專家，從而創造價值的企業，裕原以“堅持好的品質”為根本，以“持續實現具有創造性、高品質產品和服務的企業價值，為當今社會的繁榮作出貢獻”為企業理念。 在這方“敢為人先，民本和諧的創業熱土上，我們翅首以盼，友誼、商機和成功。 價值觀-- 誠信立足-- 誠信是我們的立身之本，以真誠之心,行信義之事，誠信于客戶，誠信于供應商，誠信于合作伙伴，誠信于社會。 專注專業-- 專注于流體控制領域，專業于閥門產品與服務；專注于客戶的需求和想法，專業于一體化解決方案 追求卓越-- 卓越不是一個標準，而是一種境界。我們將不斷完善自我，追求行業高峰水平

品牌：RETZ瑞茨/我們一直致力于流體控制和測控領域的持續創新，始于2005……

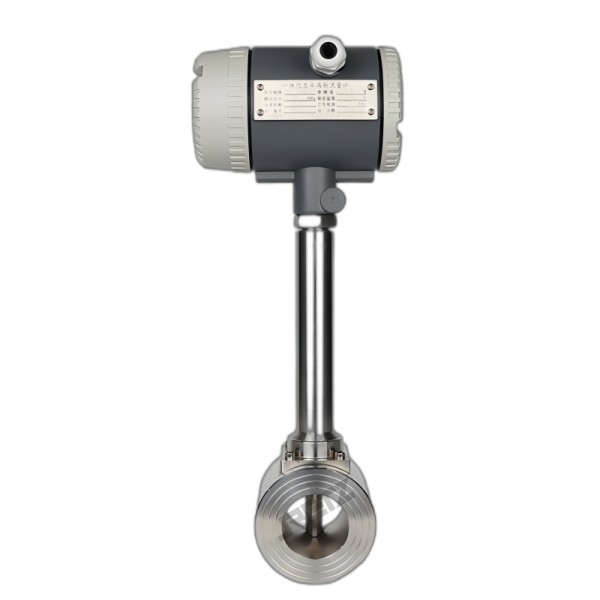

夾持式渦街流量計有管道式、插入式流量傳感器形式，無可動部件，穩定可靠，安裝方式靈活方便，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝

Clamping vortex flow meters come in the form of pipeline and plug-in flow sensors, without movable components, stable and reliable, with flexible and convenient installation methods. According to the on-site process pipeline, they can be installed horizontally, vertically, and at different angles with inclination

進口夾持式渦街流量計原理及用途Principle and purpose

渦街流量計是根據卡門(Karman)渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質，也可測量含有微小顆粒、雜質的渾濁液體，廣泛應用于石油、化工、制藥、造紙、冶金、電力、環保、食品等行業。

Vortex flow meter is a volume flow meter that measures the volume flow rate, standard volume flow rate, or mass flow rate of gas, steam, or liquid based on the Karman vortex flow principle. Mainly used for flow measurement of industrial pipeline medium fluids, such as gases, liquids, steam, and other media. It can also measure turbid liquids containing small particles and impurities, and is widely used in industries such as petroleum, chemical, pharmaceutical, papermaking, metallurgy, power, environmental protection, and food.

傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能穩定，結構形式多樣 The output of the sensor is a pulse frequency, which is linear with the actual flow rate of the measured fluid, with zero drift, stable performance, and diverse structural forms

技術參數 Technical parameter

測量介質   液體、氣體、蒸汽(飽和蒸汽、過熱蒸汽)

公稱通徑   DN15-DN300

精度等級   氣體無補償型：DN15-DN25-1.5級，DN32-DN200--1.0級，

DN250-DN300--1.5級；

液體無補償型：DN15-DN300--1.0（0.5）級；

溫壓補償型：DN25-DN300--1.5級；

流速范圍

        液體：(0～0.38)m/s

氣體：(3～65)m/s

蒸汽： (3～70) m/s"

量程比       氣體密度1.2kg/m3時，量程比8:1;

液體密度1000kg/m3時，量程比8:1;

(介質密度不同時，量程比會有變化)

管道壓力   低壓：≤1.6Mpa、≤2.5Mpa

中壓：≤4.0Mpa、≤6.3Mpa

高壓：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa

儀表現場顯示（LCD）         瞬時流量、累積流量、溫壓補償

介質溫度   防爆介質：-40℃～100℃低溫介質：-40℃～100℃中溫介質：-40℃～280℃高溫介質：-40℃～350℃。

工作電源   24VDC±5%、鋰電池3.6VDC(電池使用壽命大于2年)

輸出信號   瞬時流量對應電壓頻率脈沖(低電平≤1V,高電平≥6V)

瞬時流量對應4-20mA輸出(負載電阻≤300Q)

通訊接口   RS485、HART可選

表體材質   不銹鋼(可特殊定制)

電氣接口   M20*1.5內螺紋
