江蘇安科瑞WHD96-11溫濕度控制儀產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度的調節控制?？捎行Х乐挂虻蜏?、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。該系列產品抗干擾能力強，可靠性高。

WHD96-11智能型溫濕度控制器以數碼管方式顯示溫濕度值，有加熱器、傳感器故障指示、變送功能、帶有RS485通訊接口可供遠程監控，用戶可通過按鍵編程自行設定系統參數。該儀表集測量、顯示、控制及通訊于一體，精度高、測量范圍寬，是一種適合于各個行業和領域的溫濕度測量控制儀表。

WHD96-11智能型溫濕度控制儀的原理、特點及技術參數。

l 產品符合國標GB/T15309-1994。

l 溫度 -10℃~+55℃

l 濕度 ≤95%RH，不結露，無腐蝕性氣體

l 海拔 ≤2500米

l 靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)

l 輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)

l 電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)

l 浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)

l 射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)

l 電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)

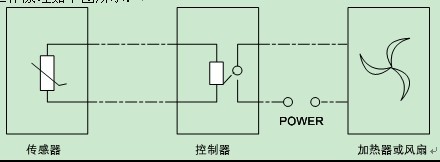

溫濕度控制器主要由傳感器、控制器、加熱器（或風扇等）三部分組成，其工作原理如下圖所示：

傳感器檢測箱內溫濕度信息，并傳遞到控制器由控制器分析處理：當箱內的溫度、濕度達到或超過預先設定的值時，控制器中的繼電器觸點閉合，加熱器（或風扇）接通電源開始工作，對箱內進行加熱或鼓風等；一段時間后，箱內溫度或濕度遠離設定值，控制器中的繼電器觸點斷開，加熱或鼓風停止。除基本功能外不同型號還帶有斷線報警輸出、變送輸出、通信、強制加熱鼓風等輔助功能。

l 生產工藝先進，產品品質；

l 采用集成數字溫濕度傳感器，測量精度高，接線方便；

l 每一路測量對應兩個控制輸出接點，可分別接加熱器和風扇；

l 通過按鍵編程，用戶可任意的設置控制參數，及控制器工作參數；

l 儀表設定數據保存，掉電后不丟失；

l 抗電磁干擾能力極強；

l 具有密碼保護功能。

溫度 -40.0℃~+99.9℃

濕度 20%RH~90%RH

溫度 ±3℃

濕度 ±5%RH

DC4-20mA或DC0-20mA

加熱升溫 -40.0℃~+40.0℃

鼓風降溫 0.0℃~+100.0℃

濕度控制 20%RH~90%RH

1~40（℃或%RH）

5A/AC250V（無源接點）

電壓 AC 85~265V DC 100~350V

功耗 基本功耗(≤0.8W)+繼電器功耗(每路≤0.7W)

工頻耐壓 電源與外殼可觸及金屬件/電源與其它端子組2kV/1min(AC,RMS)

絕緣電阻 ≥100MΩ

平均無故障工作時間 ≥50000小時

RS485，MODBUS-RTU協議

嵌入式安裝

儀表外形及安裝尺寸 單位mm

WHD48的外形尺寸48mm*48mm，深85mm

WHD72的外形尺寸72mm*72mm，深97.5mm

WHD96的外形尺寸96mm*96mm，深85mm

WHD46的外形尺寸120mm*60mm，深137.5mm

智能型溫濕度控制器可同時多點測量，多點控制環境的溫、濕度，訂貨時應包含以下信息：產品型號，輔助電源、控制器參數、連接線長度、加熱器。

江蘇安科瑞的產品WHD系列智能型型溫濕度控制器：

WHD48-11一路溫濕度控制，48方形嵌入式安裝。

WHD72-11一路溫濕度控制，72方形嵌入式安裝。

WHD96-11一路溫濕度控制，96方形嵌入式安裝。

WHD96-22二路溫濕度控制，96方形嵌入式安裝。

WHD46-11一路溫濕度控制，46槽形嵌入式安裝。

WHD46-22二路溫濕度控制，46槽形嵌入式安裝。

WHD46-33三路溫濕度控制，46槽形嵌入式安裝。
