價格：電議
所在地：江蘇 無錫市
型號：ARD2-100A/M
更新時間：2019-03-22
瀏覽次數：3140
公司地址：江蘇江陰南閘東盟工業園區東盟路5號
周菁(女士) 銷售
ARD2-100A/M智能電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能,帶RS485通訊。ARD保護器可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。
ARD2-100A/M智能電動機保護器采用新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地／漏電、阻塞、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。

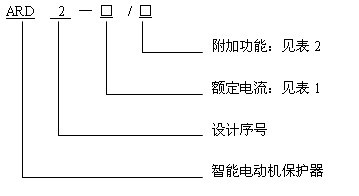

型號說明
額定電流 表1
|
選配保護器 額定電流(A) |
互感器匝數 (一次) |
整定電流Is 范圍(A) |
電動機 功率(kW) |
|
1.6 |
1 |
0.4-1.6 |
0.37-0.75 |
|
6.3 |
1 |
1.6-6.3 |
1.1-3 |
|
25 |
1 |
6.3-25 |
5.5-15 |
|
100 |
1 |
25-100 |
18.5-55 |
|
250 |
1 |
63-250 |
75-160 |
|
800 |
1 |
250-800 |
200-440 |
附加功能 表2
|
附加功能 |
代號 |
|
通訊接口 |
C |
|
漏電保護 |
L |
|
4～20mA模擬量輸出 |
M |
|
2路開關量輸入(外部故障保護) |
K |
|
SOE事件記錄 |
SR |
技術指標
|
技術參數 |
技術指標 |
|
|
保護器輔助電源 |
AC85V-265V/DC100V-350V，功耗3VA |
|
|
電機額定工作電壓 |
AC380V，50HZ |
|
|
電動機額定工作電流 |
1.6A(0.4A-1.6A) |
采用小型專用 電流互感器 |
|
6.3A（1.6A-6.3A） |
||
|
2（6.3A-2） |
||
|
100A（2-100A） |
||
|
250A（63A-250A） |
采用專用電流互感器 |
|
|
800A（250A-800A） |
||
|
繼電器輸出觸點，額定負載容量 |
2路，AC250V，3A；DC30V，3A |
|
|
開關量輸入 |
2路，光電隔離 |
|
|
通訊 |
RS485 Modbus協議 |
|
|
SOE事件記錄容量 |
8個事件記錄 |
|
功能配置
|
產品型號 |
標配功能 |
選配功能 |
|||||||||||
|
起動超時 |
過 載 |
阻塞 |
欠 載 |
不平衡 |
斷相 |
遠程起動 |
報警 |
通 訊 |
漏 電 |
模擬量 |
開關量輸入 |
SOE事 件 記 錄 |
|
|
ARD2-? |
√ |
√ |
√ |
√ |
√ |
√ |
|
√ |
|
|
|
|
|
|
ARD2-?/CK |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
√ |
|
|
ARD2-?/LM |
√ |
√ |
√ |
√ |
√ |
√ |
|
√ |
|
√ |
√ |
|
|
|
ARD2-?/SR |
√ |
√ |
√ |
√ |
√ |
√ |
|
√ |
|
|
|
|
√ |
|
ARD2-?/CLMKSR |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
注：1、表中所列型號為常用型號，用戶可根據實際需要增減選配功能；
2、遠程起動需選配通訊功能，當09、10作為遠程起動控制后無輸出報警接點。
訂貨范例
型 號：ARD2-25/CKSR
輔助電源：AC220V
電機額定電流：6.3A~2
應用場合：三相電機
測量參數：三相電流、三相平均電流
附加功能：RS485通訊、2路開關量輸入、8個事件記錄
外型及尺寸

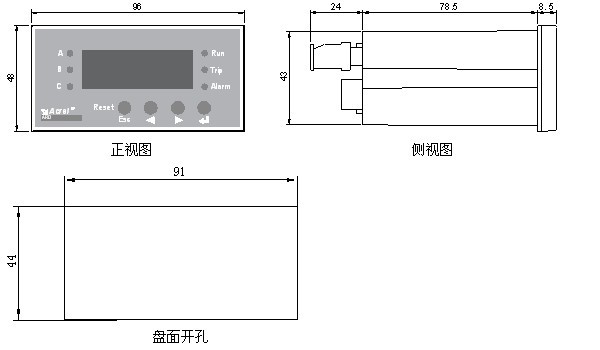

主體模塊

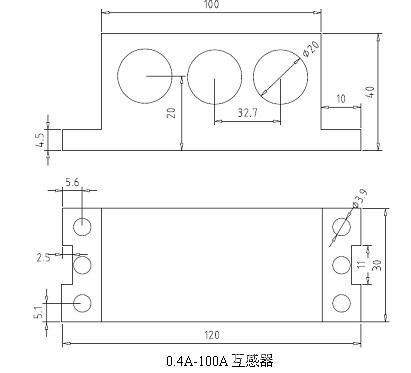

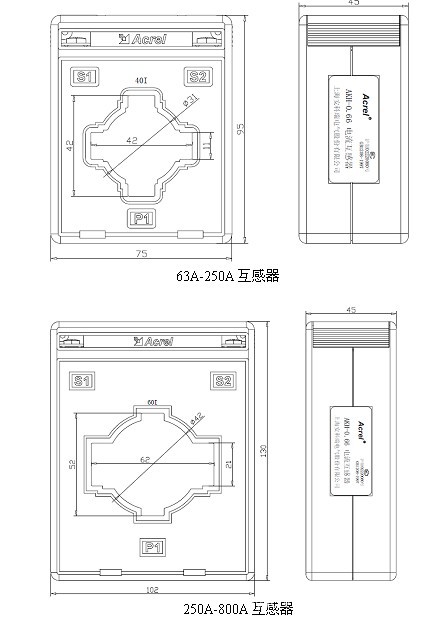

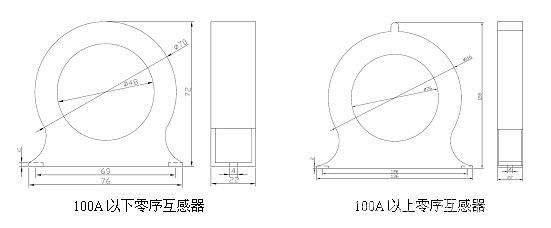

互感器

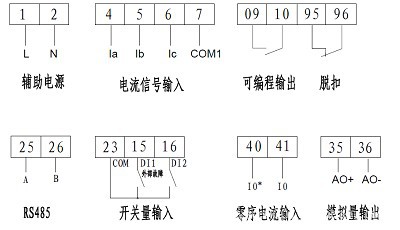

接線端子
