AKH-0.66測量型低壓電流互感器：測量CT一次電流5-6300A，二次電流，1A，0.1A，0.0；額定工作電壓AC0.66kV（等效AC0.69kV，GB156-2003）。l產品

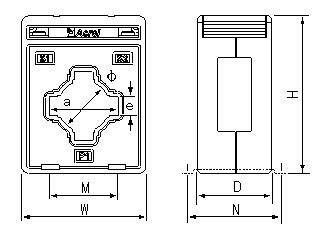

尺寸 規格	外形尺寸(mm)			穿孔尺寸(mm)			安裝尺寸(mm)
	W	H	D	a	e	Φ	M	N
30 I	60	78	36	31	11	23	34	57.5
40 I	75	95	45	42	11	31	40	57.5
60 I	102	130	45	61.5	21	45	42	57.5
80 I	118	140	45	82	11	52	60	57.5

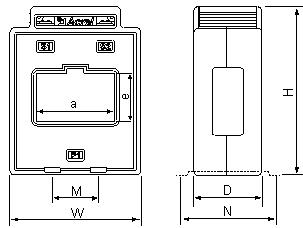

尺寸 規格	外形尺寸(mm)			穿孔尺寸(mm)		安裝尺寸(mm)
	W	H	D	a	e	M	N
40II	78	103	45	43	31.5	48	57.5
50II	87	113	45	52	32	30	57.5
60II	102	125	45	61	33	42	57.5
60×50II	100	140	45	61.5	51.5	42	57.5
80II	117	119	45	82	32	60	57.5
80×50II	120	141	45	82	52	60	57.5
100II	145	125	45	103	35	80	57.5
100×50II	145	155	50	103	55	80	83
100×80II	152	190	55	106	85	80	83
120×50II	174	168	48	122	53	79	57.5
120×80II	174	198	48	125	82	79	57.5
130×50II	176	160	50	135	55	86	83
180×50II	239	181	60	185	55	56/40	83
200×50II	246	175	55	207	61	50×3	83
220×50II	280	190	60	225	55	50×3	83
170×100II	255	233	60	174	107	101	83
260×100II	308	211	63	265	104	58×3	/

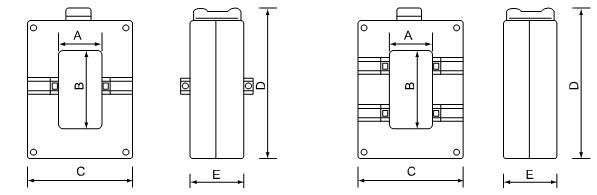

                            圖1                                                                                 圖2

尺寸 規格	外形尺寸(mm)			安裝尺寸(mm)		圖 形
	C	D	E	A	B
60Ⅲ	100	143	56	32	62	圖1
80Ⅲ	100	168	56	32	82	圖2
100Ⅲ	105	193	56	32	102	圖2
120Ⅲ	125	218	56	52	122	圖2
130Ⅲ	125	222	57	53	133	圖2
