變頻串聯諧振成套裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻串聯諧振成套裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

變頻串聯諧振成套裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；變頻串聯諧振成套裝置由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它與被試品CX發生串聯諧振。

變頻串聯諧振成套裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。

YHCX2858變頻串聯諧振成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業。適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高壓交聯動力電纜、互感器、套管等交接試驗和預防性試驗。

    我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，于高壓試驗行業，利用這一技術設計、制造的變頻串聯諧振高壓試驗裝置，完全符合有關高壓試驗的規程和要求。

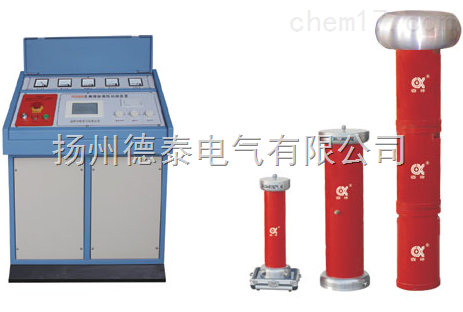

YHCX2858變頻串聯諧振成套裝置的組成

    整套裝置由調頻電源、勵磁變壓器、電抗器、分壓器等組成。

YHCX2858變頻串聯諧振成套裝置技術參數

☆ 環境溫度：-10℃~45℃

☆ 工作溫度：≤90%

☆ 海拔：≤2000M

☆ 電源輸入：380±10%、三相或220V±10%

單相（10kW以下），50Hz

☆ 額定輸出容量：0~5000kVA

☆ 諧振電壓：0~1000kV

☆ 頻率調節范圍：30~300Hz

☆ 系統測量精度：0.5級

☆ 頻率調節分辨率：0.01Hz

☆ 不穩定度：≤0.05%

☆ 輸出波形：正弦波

☆ 波形畸變率：≤0.05%

☆ 噪聲：≤60db

☆ 電抗器Q值：30~120
