交直流高壓試驗變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了質量監督局的標準，用于對各種電氣產品、電器元件、緣材料等進行規定電壓下的緣強度試驗，考核產品的緣水平，發現被試品的緣缺陷，衡量過電壓的能力。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、緣材料進行工頻或直流高壓下的緣強度試驗。是高壓試驗中必不可少的重要設備。

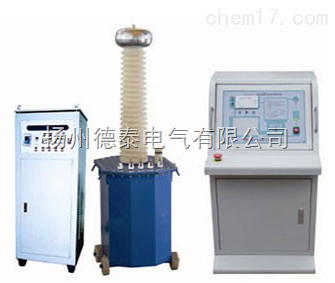

一、HDTQSB系列輕型交(直)流高壓試驗變壓器概述：

    試驗變壓器適用于電力系統、工礦企業、科研單位等，對各種高壓電氣設備、電器原件、緣材料進行工頻或直流高壓下的緣強度試驗。

HDTQSB系列輕型交(直)流高壓試驗變壓器產品特性：

1、選材優良，質量可靠，年穩定性好；

2、電壓裕度大，電量聲小，局放小；

3、采用新式緣材料，體積小，重量輕。

二、HDTQSB系列輕型交(直)流高壓試驗變壓器產品參數：

１、額定容量：1～300KVA

２、單臺額定輸出電壓：

　　　　（AC）  50、100、150、200、300KV

　　　　（DC）  70、140、210、280KV

３、額定輸入電壓：200V、400V

４、變比：500/1、1000/1、1500/1、2000/1、3000/1

５、變比誤差：≤±1.5%

６、阻抗電壓：＜10%

　　　注：其他規格可按客戶需求定做。

HDTQSB系列輕型交直流高壓試驗變壓器是根據機電部JB/T9641-1999《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產制造。

HDTQSB系列輕型交(直)流高壓試驗變壓器功能：

☆有交流、交直流、交流串激、交直流串激，可單臺也可多臺串級組合使用。

☆輸出電壓：10~300kV ；輸出容量：5~300kVA

三、使用方法

工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在 100-300MA時，可取0.5-1Ω/V（試驗電壓）；高壓側額定輸出電流為1A以上時，可取1Ω/V（試驗電壓）。常用水電陰作為限流電阻，管于長度可按150KV/m考慮，管子和粗細應具有足夠的熱容量（水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的陰值）。

球間隙及保護電阻：當電壓超過球間隙整定值時（一般取試驗電壓的110%-120%）球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V（試驗電壓）選取。

在工頻耐壓試驗中，低壓側測量電壓（儀表電壓）不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這上個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時。試驗變壓器的漏抗必須存在著壓降。為了準確測量被試品上所施加電壓，因此常在高壓側接入RCF阻容分壓器來測量電壓。
