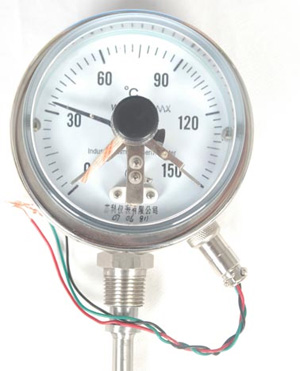

電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80～500℃范圍內體、蒸汽和氣體介質溫度。

安徽齊新儀表科技有限公司位于長江之濱的皖東明珠天長市，南接古城南京，東鄰歷史名城揚州，地處中國zui有活力的上海經濟協作區，具有良好的經濟發展環境， 公司按照國內各工礦企業的使用環境條件和工藝要求，制訂了嚴格的工藝流程，使產品工藝精良、，目前已被廣泛應用與電力、冶金、化工、石化、水利、造紙、市政、樓寓等行業。產品銷往全國各個省市、自治區，受到了大型企業等眾多用戶的好評。公司堅持“科技、創新、質量、服務”的發展方針，繼續秉承“打造產業航母、貢獻民族經濟”的宗旨，在今后的發展中，將繼續致力于產品建設，不斷培育新的經濟增長點，把“齊新儀表”建設為知名企業。愿與海內外客商精誠合作、共展鴻圖.

應用
QX系列電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80～500℃范圍內體、蒸汽和氣體介質溫度。
特點：
· 現場顯示溫度，直觀方便；
· 具有自動切斷電源和報警功能；
· 安全可靠，使用壽命長；
· 多種結構形式，可滿足不同要求。

工作原理：
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
電接點雙金屬溫度計主要技術參數
· 產品執行標準：JB/T8803-1998  GB3836-83
· 標度盤公稱直徑：100
· 精度等級：（1.0），1.5
· 熱響應時間：≤40S
· 防護等級：IP55
· 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
· 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
· 切換差：切換差應不超過基本誤差限的1.5倍。
· 切換重復性：切換重復性限范圍不大于基本誤差限值的1/2。

電氣參數

額定功率VA	高工作電壓V	大允許電流
10	220 a.c	0.7A

選型編碼
型號命名方法


WSS

雙金屬溫度計

X

電接點結構

表盤公稱直徑

-4/5

Φ100/ф150

表盤形式

0

軸向（直型）

1

徑向（角型）

8

萬向（可調角型）

安裝固定形式

0

無固定裝置

1

可動外螺紋

2

可動內螺紋

3

固定螺紋

4

固定法蘭

5

卡套螺紋

6

卡套法蘭

保護形式

M

上下限

N

雙上限

P

雙下限

 備注：
選型須知：請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
選型舉例：萬向型，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm
WSSX-481， 0～400℃，L=450， M27×2，1.5級
型號及規格


型號	測溫范圍	精度等級	保護管材料	規格	安裝固定裝置
WSSX-400/500	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	75 100 150 200 300 400 500 750 1000	無固定裝置
WSSX-401/501
WSSX-480/580
WSSX-401/501					可動外螺紋
WSSX-411/511
WSSX-481/581
WSSX-402/502					可動內螺紋
WSSX-412/512
WSSX-482/583
WSSX-403/503					固定螺紋
WSSX-413/513
WSSX-483/583
WSSX-404/504					固定法蘭
WSSX-414/514
WSSX-484/584
WSSX-405/585					卡套螺紋
WSSX-415/515
WSSX-485/585
WSSX-406/506					卡套法蘭
WSSX-416/516
WSSX-486/586

備注：特殊形式可根據協議訂貨。
電接點接線方式
