創智能農業物聯網溫室環境控制與水肥一體化詳細案例介紹

2020-02-14 15:37:56

客戶需求如下：有兩個日光溫室大棚，長度110米、寬度13米。兩個溫室中間有一個緩沖間，要求設計物聯網，水肥一體化。

溫室電氣配電設計，溫室內設置兩個的自控配電柜，每個配電柜引入YJV6*16電纜。考慮溫室設備比較多，所以設計配電柜容量大一些，滿足后期電量需求

溫室照明配置，溫室采用三防燈具照明，由于溫室內濕度比較大，所以采用三防燈具。

溫室內插座上設計，溫室經常會用到電源，溫室內施工，種植需要電源，所以溫室后面預留插座，方便溫室后期使用

溫室的卷被與卷膜電氣設備。

溫室補光燈控制，采用高壓鈉燈，根據種植的需求可以自動開啟關閉光源

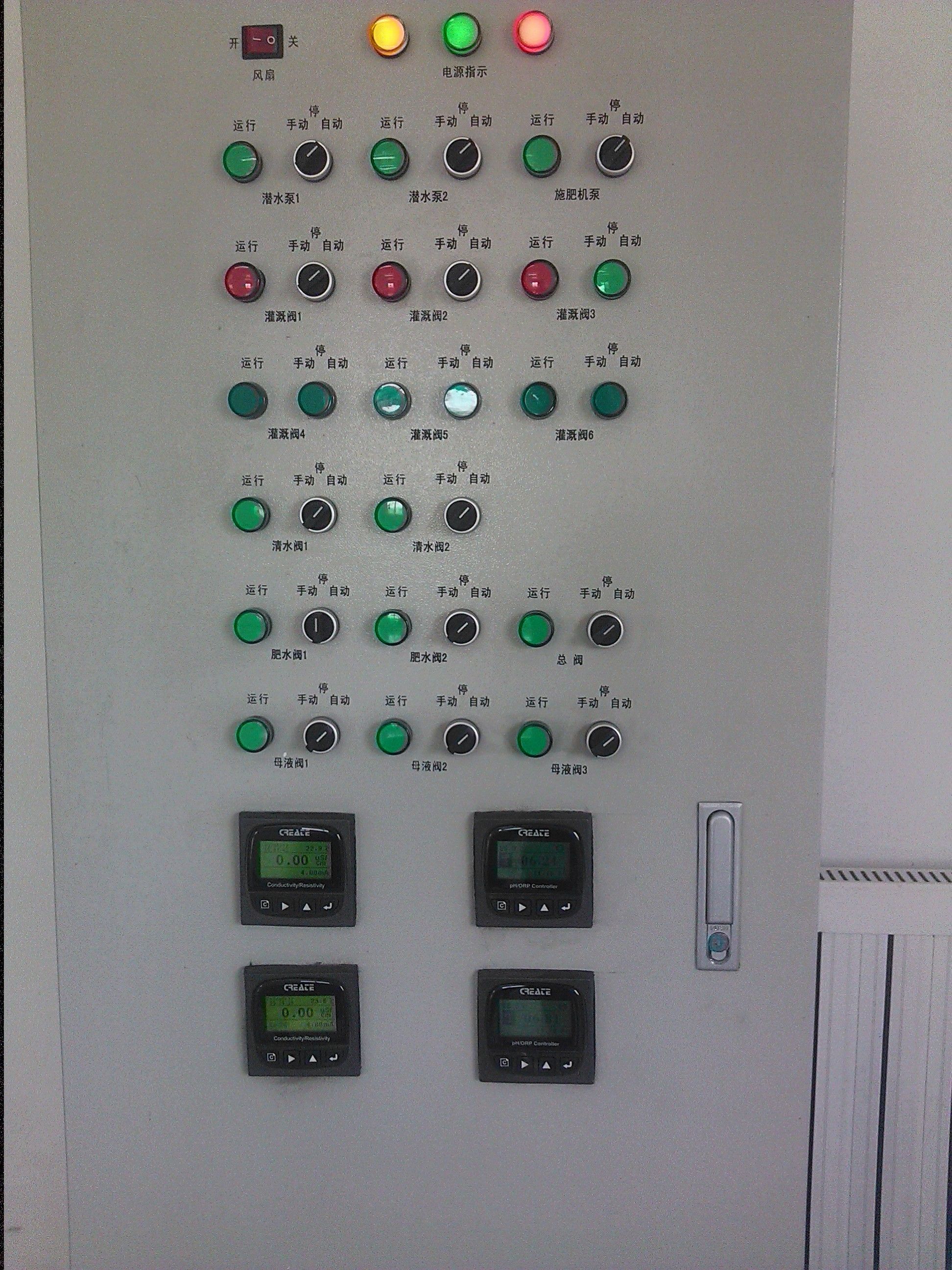

溫室共用一臺施肥機，放在兩個溫室中間，施肥機配置8個電磁閥，每個區4個電磁閥。可以輪訓灌溉自動灌溉控制。

溫室內根據植物需求，放兩個二氧化碳發生器鋼瓶，通過減壓閥與管道輸送到溫室內。自動控制電磁閥開關給溫室補充二氧化碳。需要定期更換鋼瓶。

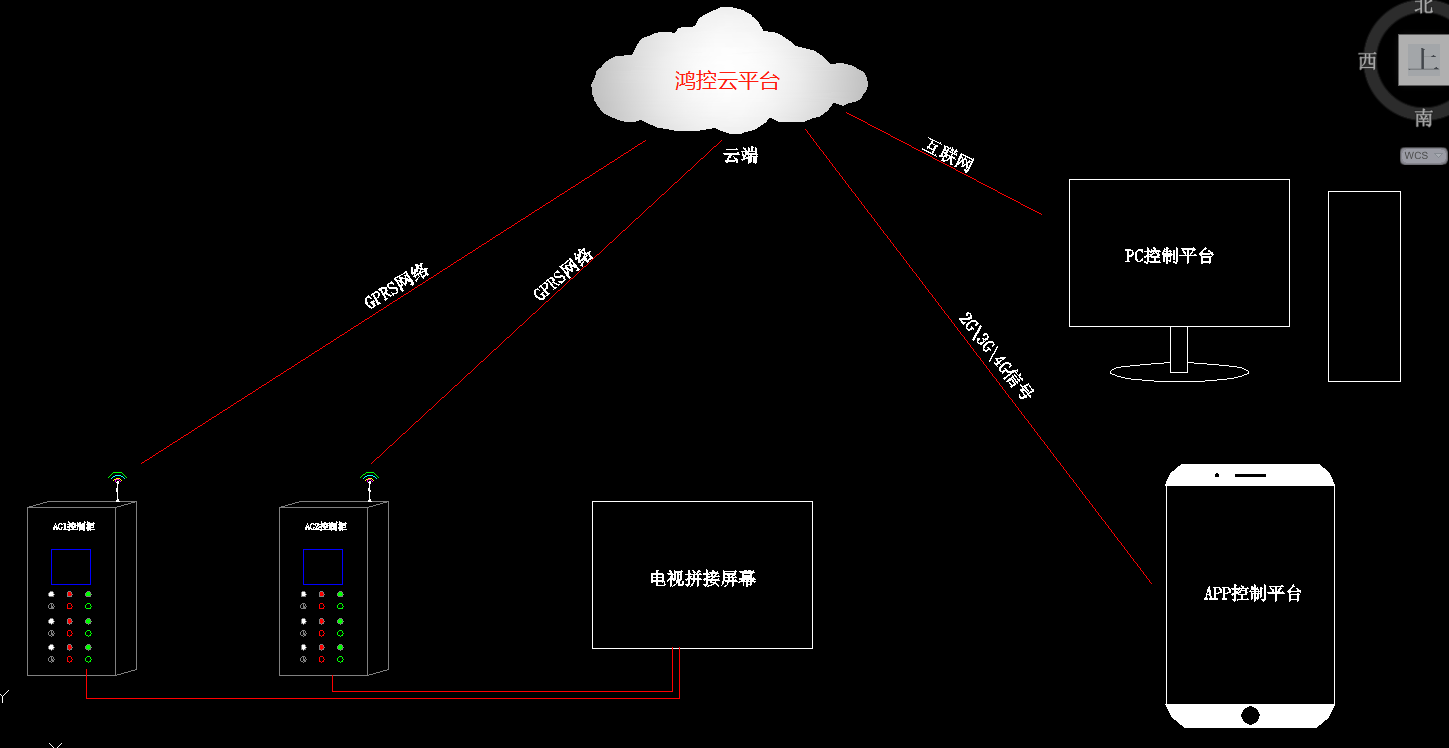

溫室傳感器配置。每個溫室配置溫濕度、光照。二氧化碳傳感器。傳感器可以采用有限也可以采用無線。傳感器接入各自的配電柜內，在緩沖間設置一臺大屏幕。可以實時管控溫室

溫室內布置多個攝像頭，可以實時監控植物生長記錄過程。

北方大棚多數需要供熱，冬天運行需要熱源，所以溫室大棚配置的鍋爐管道，鍋爐管道配置4通閥門，并且安裝循環水泵，根據溫室溫度自動控制循環泵與電磁閥開度，控制溫室溫度。、

溫室內配置 內循環風機，夏季或者冬季運行，可以間隔運行，不會導致局部溫度過高或者過低

上圖是八種栽培模式。栽培模式主要是一些架子，安裝水路安裝。種植蔬菜好不好還是看施肥機跟物聯網系統，下面重點介紹溫室控制一施肥機系統

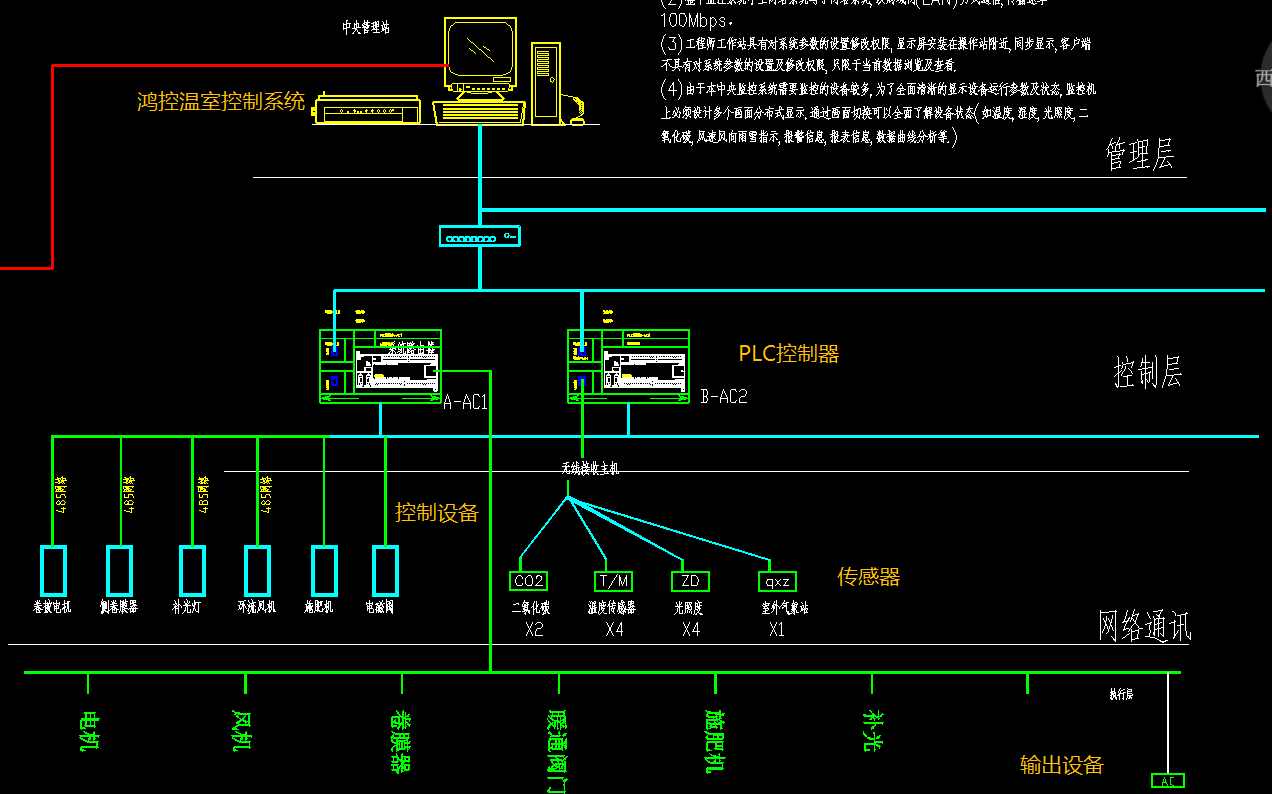

智能溫室控制系統原理圖

，

安防監控系統圖

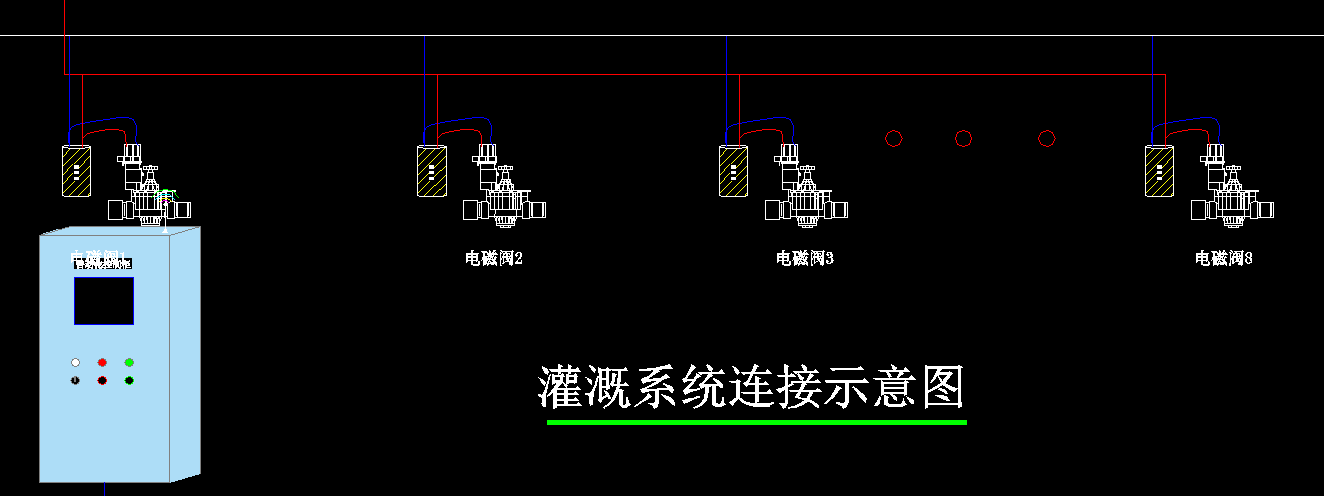

灌溉系統控制原理圖

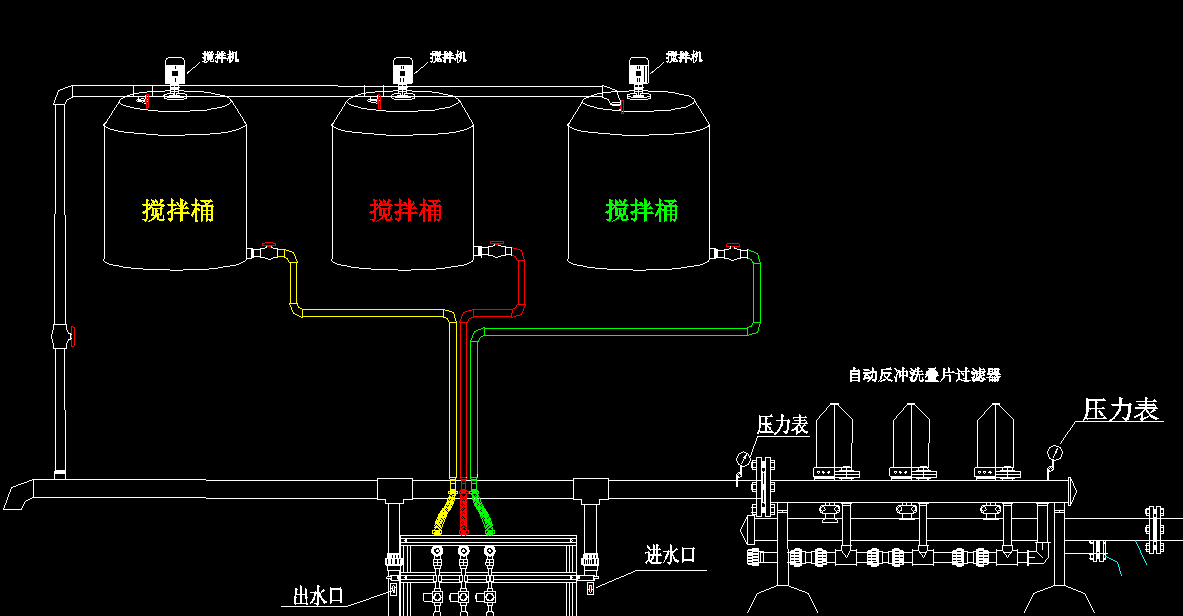

智能施肥機控制原理圖

鴻控物聯網與溫室控制系統次公開。希望行業多就交流，共同進步。今天就分享到這里
