項目介紹

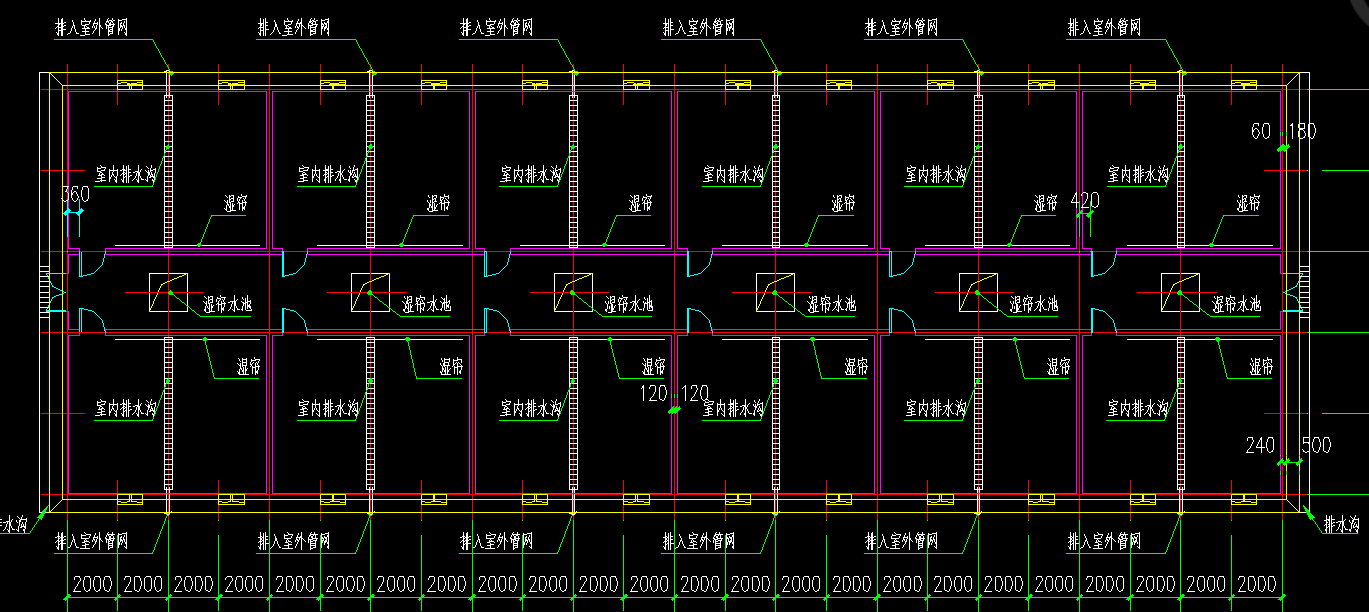

某農業大學科研溫室的自動化設計方案

學校擁有12間科研溫室，每個科研溫室房間控制，每個溫室內包括濕簾風機、濕簾水泵、補光燈、灌溉電磁閥、環流風機、內遮陰、頂開窗。溫室共用一套外遮陽系統。每個溫室單獨控制。

溫室配電系統設計

電氣設計根據房間要求，每個房間設置濕簾風機、濕簾水泵、補光燈、灌溉電磁閥、環流風機、內遮陰、頂開窗。電氣部分設計如下表

配電設計

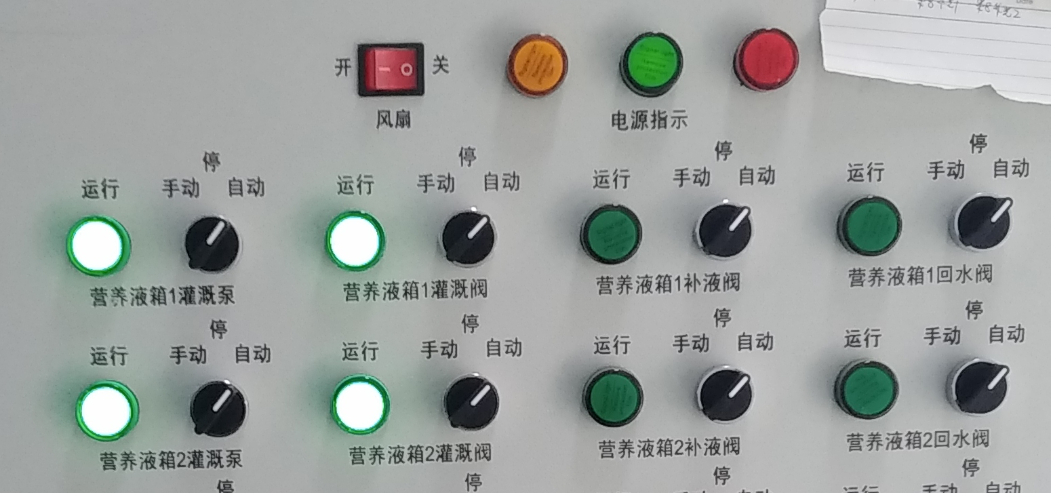

電氣設計自動接觸器控制，每個設備都單獨供電與控制，每個接觸器帶自動控制與手動控制，設備運行故障可單獨斷開自動，不影響其他設備的運行。配電柜箱體采用定做噴漆標準3C。每個電氣元件采用正泰或者施耐德品牌，保證品質與質量。配電柜采用專業配電柜廠家定做加工均有合格證與出廠標識。3C證書等

傳感器配置

每個溫室配置溫度傳感器、濕度傳感器、照度傳感器、二氧化碳傳感器，室外共用一套氣象站。傳感器安裝在每個溫室側面或者中間位置。傳感器采用精度高的溫濕度，這樣測量更準確。控制精度更高。

控制器介紹

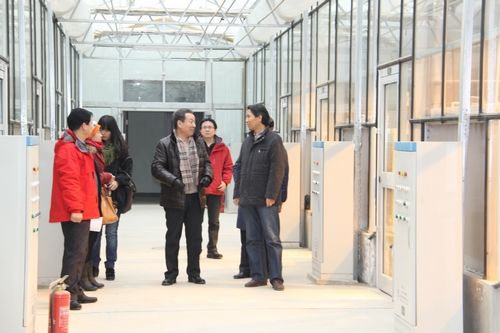

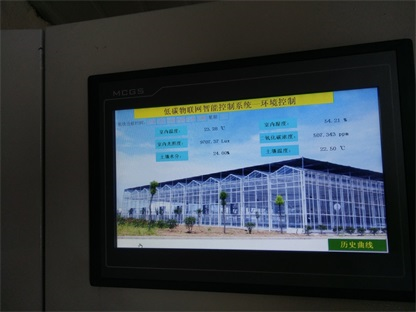

每個溫室配置一臺單獨配電柜，每個配電柜安裝一臺10寸觸摸屏、一臺控制器。控制邏輯包括如下溫室內溫度控制：溫室內根據濕簾與水泵配合，實現對溫室內溫度的控制，由于溫室比較小，所以溫室內采用二級階梯控制溫度，設定目標溫度，當溫度高于設定值先啟動開窗降溫，當溫度持續升高自動開啟濕簾風機，溫度持續升高在啟動濕簾水泵。與開窗配合三級控溫。達到節能控溫的，實現無人自動控溫。

溫室內濕度控制；濕度暫時監控沒有加濕設備（例如霧噴），有可以加上

溫室內照度控制：照度主要采用內遮陽控制，光照度安裝在內遮陽幕布上面，監測照度并控制內部遮陽網

溫室內補光燈控制：補光燈采用定時跟光照控制，分為多組控制參數，方便客戶選擇

溫室內環流風機控制：環流風機的作用是保證溫室內溫度平衡，防止局部溫度過高或者過低。采用定時跟溫濕度控制方式

集中計算機管理

每個溫室配電柜通過網絡與叼空中心通訊，監控中心集中采集與控制每個溫室設備。實時查看歷史曲線。設定控制參數等功能。

集中監控系統采用工業組態技術，實時監控多個畫面。

智能溫室開發定做計算機界面

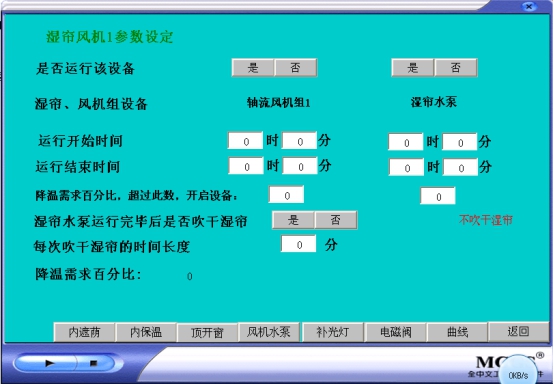

計算機控制系統界面如下，每個溫室都有自己的畫面與參數設定要求。溫室計算機控制界面支持開發與定制，根據現場溫室模型為客戶定制專業界面，拒模板！。保證一對一開發設計。控制核心采用PLC加組態技術全部工業標準設計開發。保證品質與質量。

用戶可選手機APP控制

每個項目都有的485接口，用戶只需要購買網關就可以實現手機APP遠程控制，我司生產的自動化網關價格低，配套穩定等功能，支持開發定做安卓APP。
